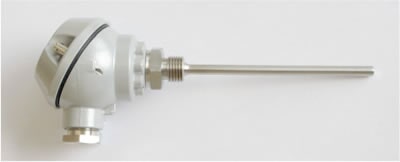

Odporové snímače teplot bez jímky

121-240 PtTI

Odporový snímač teploty bez jímky pro průmyslové použití s převodníkem T/I.

Více informací o produktu:

Odporový snímač teploty bez jímky pro průmyslové použití s převodníkem T/I

Vodiče z měřicí vložky jsou vedeny do hlavice z hliníkové slitiny s převodníkem a výstupní svorkovnicí. Snímač je opatřen šroubením pro upevnění do příslušné armatury. Převodník pracuje jako pasivní vysílač v proudové smyčce. Výstupní signál je lineární s teplotou. Signál z odporového teplotního snímače Pt 100 je přiveden do převodníku dvouvodičově. Výstup převodníku slouží zároveň k jeho napájení. Je vyráběna celá řada měřicích rozsahů. Standardně vyráběné měřicí rozsahy jsou uvedeny v objednací tabulce v tomto katalogovém listu. Po dohodě s výrobcem je možno vyrobit i jiné měřicí rozsahy. Převodník není vybaven galvanickým oddělením.

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -50 až +200°C v průmyslu. Výstup ze snímače je normalizovaný 4 ÷ 20 mA.

Hlavice je ze slitiny hliníku, lakována. šroubení je z oceli tř.17, Stonková trubka měřicí vložky je z oceli 17 240 (odpovídá W.Nr. 1.4301 dle DIN).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty s převodníkem MODEL 121- 240 PtTI se upevňuje šroubováním do armatury pomocí závitu M12x1,5 ( G 1/4″ ). K utěsnění se použije těsnící podložka dodávaná se snímačem. Dotažení se provede pomocí stranového klíče OK 19 . Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 17. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-20 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Snímač je možno použít pro maximální teplotu měřeného média +200°C.

Technické parametry snímače:
– Teplotní senzor	Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru	dvouvodičově
– Třída přesnosti	B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla Pt 100B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Celková chyba snímače	je dána součtem chyb čidla teploty a převodníku
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 54
– Přípustný průřez připojovacích vodičů	0,35 až 1,5 mm⊃;
– Provozní tlak snímače	PN 16

Technická data převodníku:
– napájecí napětí převodníku		12 až 30 VDC (ochrana proti přepólování napájecího napětí)
– max. hodnota zatěžovacího odporu v proudové smyčce při Vs = 24 V DC		600 Ω
– výstupní signál		4 až 20 mA
– linearizace		průběh R/T je linearizován
– proud protékající čidlem teploty		< 1 mA
– proud při přerušení čidla teploty		< 28 mA
– proud při zkratu čidla teploty		< 3,9 mA
– chyby (ČSN IEC 770)	– základní chyba	0.1%
	– hystereze	0.02%
	– opakovatelnost	0.03%
	– linearita	0.04%
– teplotní závislosti (ČSN IEC 770)	– chyba nuly	0.1% / 10K
	– chyba rozpětí	0.1% / 10K
	– max. chyba	0.2% / 10K
– napěťové závislosti (ČSN IEC 770)		< 0,008% / 1V
– vliv zatěžovacího odporu		< 0.01% / 100 Ω
– odolnost proti rušení		dle IEC 801
– dlouhodobá stabilita a drift převodníku		0.006% / 500 hodin
– měřicí rozsahy		viz. Objednací tabulka

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 121-240 PtTI 6ks
	obj. č.: 121- 240 150 250 1 0 ÷ +100°C

Objednat produkt

121-Ni1000

Odporový snímač teploty bez jímky pro průmyslové použití.

Více informací o produktu:

Odporový snímač teploty bez jímky pro průmyslové použití

Vodiče z měřicí vložky jsou vedeny do hlavice z hliníkové slitiny s výstupní svorkovnicí. Snímač je opatřen šroubením pro upevnění snímače do příslušné armatury. Výstupní signál odpovídá DIN 43 760. Signál z odporového teplotního snímače Ni 1000 je přiveden do svorkovnice dvouvodičově.

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -50 až +150°C v průmyslu.

Hlavice je ze slitiny hliníku, lakována. šroubení je z oceli tř.17, leštěn. Stonková trubka měřicí vložky je z oceli 17 240 (odpovídá W.Nr. 1.4301 dle DIN).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty MODEL 121 – Ni 1000 se upevňuje šroubováním do armatury pomocí závitu M12x1,5 ( G 1/4″ ). K utěsnění se použije těsnící podložka dodávaná se snímačem. Dotažení se provede pomocí stranového klíče OK 19. Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 17. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +100°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Snímač je možno použít pro maximální teplotu měřeného média +150°C.

Technické parametry snímače:
– Teplotní senzor	Ni 1000 dle DIN 43 760
– Zapojení senzoru	dvouvodičově
– Tolerance jmen. odporu čidla v 0°C	0,2 % dle DIN 43 760
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 55
– Přípustný průřez připojovacích vodičů	0,35 až 1,5 mm⊃;
– Provozní tlak snímače	PN 16

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 3. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 121- Ni 1000 6ks
	obj. č.: 121- Ni 1000 150 250 1

TAB. 1: Časová konstanta snímače teploty
Délka nástavku	H=150mm				H=400mm
Délka stonku	160	250	400	630	160	250	400	630
vzduch 3 m/s	95s	96s	96s	97s	95s	96s	96s	97s
vířící voda	25s	26s	26,5s	34s	25s	26,5s	27s	35s

TAB. 2: maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB.3: Odolnost a stálost proti vibracím
Parametry mechanického kmitání	Délka stonku L [mm]
	160	250	400	630
frekvence [Hz]	10 až 500
amplituda posuvu [mm]	0,2	0,15	0,15	0,075
zrychlení [m.s-2]	29,4	19,6	19,6	9,8

Objednat produkt

121-Pt100

Odporový snímač teploty bez jímky pro průmyslové použití.

Více informací o produktu:

Odporový snímač teploty bez jímky pro průmyslové použití

Vodiče z měřicí vložky jsou vedeny do hlavice z hliníkové slitiny s výstupní svorkovnicí. Snímač je opatřen šroubením pro upevnění do příslušné armatury. Výstupní signál odpovídá DIN IEC 751. Signál z odporového teplotního snímače Pt 100 je přiveden do svorkovnice dvouvodičově nebo třívodičově.

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v průmyslu v teplotním intervalu -50 a. +200°C.

Hlavice je ze slitiny hliníku, lakována. šroubení je z oceli tř.17, . Stonková trubka měřicí vložky je z oceli 17 240 (odpovídá W.Nr. 1.4301 dle DIN).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty MODEL 121- Pt 100 se upevňuje .roubováním do armatury pomocí závitu M12x1,5 ( G 1/4 ” ). K utěsnění se použije těsnící podložka dodávaná se snímačem. Dotažení se provede pomocí stranového klíče OK 19. Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 17. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +100°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Technické parametry snímače:
– Teplotní senzor		Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru		dvouvodičově, třívodičově
– Třída přesnosti		A nebo B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla	Pt100 A	Dt = ±(0.15 + 0.002 x \|t\|) [°C]
	Pt100 B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Izolační odpor v normálním prostředí		min. 20 M Ωů
– Elektrická pevnost izolace		500 V / 50 Hz
– Krytí svorkovnice		IP 54
– Přípustný průřez připojovacích vodičů		0,35 až 1,5 mm⊃;
– Provozní tlak snímače		PN 16

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 121- Pt 100 6ks
	obj. č.: 121- Pt 100 150 250 1 A4 2

Objednat produkt

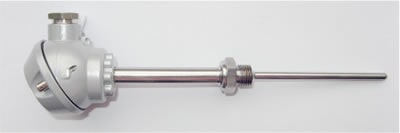

122-240 PtTI

Odporový snímač teploty bez jímky pro průmyslové použití s převodníkem T/I.

Více informací o produktu:

Odporový snímač teploty bez jímky pro průmyslové použití s převodníkem T/I

Hlavice je ze slitiny hliníku, lakována. šroubení je z oceli tř.17, Stonková trubka měřicí vložky je z oceli 17 240 (odpovídá W.Nr. 1.4301 dle DIN).

Pracovní podmínky:
Teplota okolního prostředí	-20 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Snímač je možno použít pro maximální teplotu měřeného média +200°C.

Technické parametry snímače:
– Teplotní senzor	Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru	dvouvodičově
– Třída přesnosti	B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla Pt 100B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Celková chyba snímače	je dána součtem chyb čidla teploty a převodníku
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 54
– Přípustný průřez připojovacích vodičů	0,35 až 1,5 mm⊃;
– Provozní tlak snímače	PN 16

Technická data převodníku:
– napájecí napětí převodníku		12 až 30 VDC (ochrana proti přepólování napájecího napětí)
– max. hodnota zatěžovacího odporu v proudové smyčce při Vs = 24 V DC		600 Ω
– výstupní signál		4 až 20 mA
– linearizace		průběh R/T je linearizován
– proud protékající čidlem teploty		< 1 mA
– proud při přerušení čidla teploty		< 28 mA
– proud při zkratu čidla teploty		< 3,9 mA
– chyby (ČSN IEC 770)	– základní chyba	0.1%
	– hystereze	0.02%
	– opakovatelnost	0.03%
	– linearita	0.04%
– teplotní závislosti (ČSN IEC 770)	– chyba nuly	0.1% / 10K
	– chyba rozpětí	0.1% / 10K
	– max. chyba	0.2% / 10K
– napěťové závislosti (ČSN IEC 770)		< 0,008% / 1V
– vliv zatěžovacího odporu		< 0.01% / 100 Ω
– odolnost proti rušení		dle IEC 801
– dlouhodobá stabilita a drift převodníku		0.006% / 500 hodin
– měřicí rozsahy		viz. Objednací tabulka

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 122-240 PtTI 6ks
	obj. č.: 122- 240 150 250 1 0 ÷ +100°C

Objednat produkt

122-Ni1000

Odporový snímač teploty bez jímky pro průmyslové použití.

Více informací o produktu:

Odporový snímač teploty bez jímky pro průmyslové použití

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -50 až +150°C v průmyslu.

Hlavice je ze slitiny hliníku, lakována. Nástavek je z oceli tř.17, leštěn. Stonková trubka měřicí vložky je z oceli 17 240 (odpovídá W.Nr. 1.4301 dle DIN).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlá.ky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty MODEL 122 – Ni 1000 se upevňuje šroubováním do armatury pomocí závitu M12x1,5 ( G 1/4″ ). K utěsnění se použije těsnící podložka dodávaná se snímačem. Dotažení se provede pomocí stranového klíče OK 19. Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 17. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +100°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Snímač je možno použít pro maximální teplotu měřeného média +150°C.

Technické parametry snímače:
– Teplotní senzor	Ni 1000 dle DIN 43 760
– Zapojení senzoru	dvouvodičově
– Tolerance jmen. odporu čidla v 0°C	0,2 % dle DIN 43 760
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 55
– Přípustný průřez připojovacích vodičů	0,5 až 2,5 mm⊃;
– Provozní tlak snímače	PN 16

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 3. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 122- Ni 1000 6ks
	obj. č.: 122- Ni 1000 150 250 1

Objednat produkt

122-Pt100

Odporový snímač teploty bez jímky pro průmyslové použití.

Více informací o produktu:

Odporový snímač teploty bez jímky pro průmyslové použití

Vodiče z měřicí vložky jsou vedeny do hlavice z hliníkové slitiny s výstupní svorkovnicí. Nástavek je opatřen šroubením pro upevnění snímače do příslušné armatury. Výstupní signál odpovídá DIN IEC 751. Signál z odporového teplotního snímače Pt 100je přiveden do svorkovnice dvouvodičově, třívodičově nebo čtyřvodičově.

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v průmyslu v teplotním intervalu -50 až +200°C.

Hlavice je ze slitiny hliníku, lakována. šroubení je z oceli tř.17,. Stonková trubka měřicí vložky je z oceli 17 240 (odpovídá W.Nr. 1.4301 dle DIN).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty MODEL 122- Pt 100 se upevňuje šroubováním do armatury pomocí závitu M12x1,5 ( G 1/4 ” ). K utěsnění se pou.ije těsnící podložka dodávaná se snímačem. Dotažení se provede pomocí stranového klíče OK 19. Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 17. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +100°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Technické parametry snímače:
– Teplotní senzor		Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru		dvouvodičově, třívodičově
– Třída přesnosti		A nebo B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla	Pt100 A	Dt = ±(0.15 + 0.002 x \|t\|) [°C]
	Pt100 B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Izolační odpor v normálním prostředí		min. 20 M Ωů
– Elektrická pevnost izolace		500 V / 50 Hz
– Krytí svorkovnice		IP 54
– Přípustný průřez připojovacích vodičů		0,5 až 2,5 mm⊃;
– Provozní tlak snímače		PN 16

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 122- Pt 100 6ks
	obj. č.: 122 – Pt 100 150 250 1 A4 2
