Odporové snímače teplot bez jímky

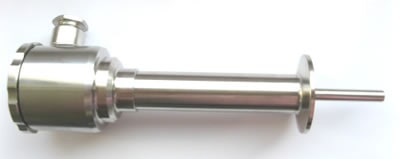

131-338 PtTI-CLAMP

Odporový snímač teploty sterilizační s nerezovou hlavicí a převodníkem T/I.

Více informací o produktu:

Odporový snímač teploty sterilizační s nerezovou hlavicí a převodníkem T/I

Vodiče z měřicí vložky jsou vedeny do nerezové hlavice s převodníkem a výstupní svorkovnicí. Nástavek je opatřen clampem o rozměru DN40 (jiný rozměr po konzultaci s výrobcem) pro upevnění snímače do příslušné armatury. Převodník pracuje jako pasivní vysílač v proudové smyčce. Výstupní signál je lineární s teplotou. Signál z odporového teplotního snímače Pt 100 je přiveden do převodníku dvouvodičově. Výstup převodníku slouží zároveň k jeho napájení. Je vyráběna celá řada měřicích rozsahů. Standardně vyráběné měřicí rozsahy jsou uvedeny v objednací tabulce v tomto katalogovém listu. Po dohodě s výrobcem je možno vyrobit i jiné měřicí rozsahy. Převodník není vybaven galvanickým oddělením.

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -50 a. +180°C.

Snímač je použitelný všeobecně v potravinářství a biochemickém průmyslu, např. ke kontrole teplotních poměrů sterilizačních procesů ve fermentačních nebo jiných zařízeních bioprocesů. Jeho konstrukční provedení neovlivňuje aseptivnost místa instalace, přičemž umožňuje snadnou údržbu sterilního prostředí v místě instalace. Další výhodou je snadná a rychlá montáž i demontáž snímače. V případě potřeby můžeme vyrobit a dodat protikus teploměru dle konkrétní aplikace. Výstup ze snímače je normalizovaný 4 ÷ 20 mA.

Hlavice je z nerezové oceli 1.4541 (17 248) , Nástavek je z oceli tř.1.4541 (17 248), leštěn. Stonková trubka měřicí vložky je z oceli 1.4541, leštěna. Clamp je vyroben z oceli 1.4404 (17 349).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty s převodníkem MODEL 131 – 338 PtTI – CLAMP se upevňuje do příslušného protikusu pomocí stahovací objímky. K utěsnění se použije těsnící podložka. Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 22. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-20 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Snímač je možno použít pro maximální teplotu měřeného média +400°C.

Technické parametry snímače:
– Teplotní senzor	Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru	dvouvodičově
– Třída přesnosti	B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla Pt 100B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Celková chyba snímače	je dána součtem chyb čidla teploty a převodníku
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 55
– Odolnost proti přepětí na napájení	60 V / 1 ms
– Přípustný průřez připojovacích vodičů	0,5 až 2,5 mm⊃;
– Časová konstanta snímače	viz tab.1
– Provozní tlak snímače	PN 16 (do světlosti DN 100)
– Max. rychlost proudění měřeného média	viz tab.2
– Odolnost a stálost proti vibracím	viz tab.3

Technická data převodníku:
– napájecí napětí převodníku		12 až 30 VDC (ochrana proti přepólování napájecího napětí)
– max. hodnota zatěžovacího odporu v proudové
smyčce při Vs = 24 V DC		600 Ω
– výstupní signál		4 až 20 mA
– linearizace		průběh R/T je linearizován
– proud protékající čidlem teploty		< 1 mA
– proud při přerušení čidla teploty		< 28 mA
– proud při zkratu čidla teploty		< 3,9 mA
– chyby (ČSN IEC 770)	– základní chyba	0.1%
	– hystereze	0.02%
	– opakovatelnost	0.03%
	– linearita	0.04%
– teplotní závislosti (ČSN IEC 770)	– chyba nuly	0.1% / 10K
	– chyba rozpětí	0.1% / 10K
	– max. chyba	0.2% / 10K
– napěťové závislosti (ČSN IEC 770)		< 0,008% / 1V
– vliv zatěžovacího odporu		< 0.01% / 100 Ω
– odolnost proti rušení		dle IEC 801
– dlouhodobá stabilita a drift převodníku		0.006% / 500 hodin
– měřicí rozsahy		viz. Objednací tabulka

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 131-338 PtTI-CLAMP 6ks
	obj. č.:131-338 PtTI-CLAMP 150 250 1 0 ÷ +100°C

TAB.1: Časová konstanta snímače teploty
Délka nástavku	H=150mm				H=400mm
Délka stonku	160	250	400	630	160	250	400	630
vzduch 3 m/s	95s	96s	96s	97s	95s	96s	96s	97s
vířící voda	25s	26s	26,5s	34s	25s	26,5s	27s	35s

TAB. 2: maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB. 3: Odolnost a stálost proti vibracím
Parametry mechanického kmitání	Délka stonku L [mm]
	160	250	400	630
frekvence [Hz]	10 až 500
amplituda posuvu [mm]	0,2	0,15	0,15	0,075
zrychlení [m.s-2]	29,4	19,6	19,6	9,8

Objednat produkt

131-Pt100-CLAMP

Odporový snímač teploty sterilizační bez převodníku.

Více informací o produktu:

Odporový snímač teploty sterilizační bez převodníku

Vodiče z měřicí vložky jsou vedeny do hlavice z hliníkové slitiny s výstupní svorkovnicí. Nástavek je opatřen šroubením pro upevnění snímače do příslušné armatury. Výstupní signál odpovídá DIN IEC 751. Signál z odporového teplotního snímače Pt 100 je přiveden do svorkovnice dvouvodičově, třívodičově nebo čtyřvodičově. Snímač není vybaven galvanickým oddělením.

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -50 a. +400°C.

Hlavice je ze slitiny hliníku, lakována. Nástavek je z oceli tř.17, leštěn. Stonková trubka měřicí vložky je z oceli 17 248 (odpovídá W.Nr. 1.4541 dle DIN).

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty MODEL 131 – Pt 100 – CLAMP se upevňuje do příslušného protikusu pomocí stahovací objímky. K utěsnění se použije těsnící podložka. Nedotahovat snímač za hlavici! Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 22. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Technické parametry snímače:
– Teplotní senzor		Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru		dvouvodičově, třívodičově, čtyřvodičově
– Třída přesnosti		A nebo B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla	Pt100 A	Dt = ±(0.15 + 0.002 x \|t\|) [°C]
	Pt100 B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Izolační odpor v normálním prostředí		min. 20 M Ωů
– Elektrická pevnost izolace		500 V / 50 Hz
– Krytí svorkovnice		IP 55
– Přípustný průřez připojovacích vodičů		0,5 až 2,5 mm⊃;
– Časová konstanta snímače		viz tab.1
– Provozní tlak snímače		PN 16 (viz obr.1)
– Max. rychlost proudění měřeného média		viz tab.2
– Odolnost a stálost proti vibracím		viz tab.3

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 131- Pt 100 – CLAMP 6ks
	obj. č.: 131- Pt 100 – CLAMP 150 250 1 A4 1

TAB.1: Časová konstanta snímače teploty
Délka nástavku	H=150mm				H=400mm
Délka stonku	160	250	400	630	160	250	400	630
vzduch 3 m/s	95s	96s	96s	97s	95s	96s	96s	97s
vířící voda	25s	26s	26,5s	34s	25s	26,5s	27s	35s

TAB. 2: maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB. 3: Odolnost a stálost proti vibracím
Parametry mechanického kmitání	Délka stonku L [mm]
	160	250	400	630
frekvence [Hz]	10 až 500
amplituda posuvu [mm]	0,2	0,15	0,15	0,075
zrychlení [m.s-2]	29,4	19,6	19,6	9,8

Objednat produkt

132 – 338 PtTI

Odporový snímač teploty prostorový s nerezovou hlavicí a převodníkem T/I.

Více informací o produktu:

Odporový snímač teploty prostorový s nerezovou hlavicí a převodníkem T/I

Vodiče z měřicí vložky jsou vedeny do hlavice z nerezové oceli s převodníkem a výstupní svorkovnicí. Převodník pracuje jako pasivní vysílač v proudové smyčce. Výstupní signál je lineární s teplotou. Signál z odporového teplotního snímače Pt 100 je přiveden do převodníku dvouvodičově. Výstup převodníku slouží zároveň k jeho napájení. Je vyráběna celá řada měřících rozsahu. Standardně vyráběné měřicí rozsahy jsou uvedeny v objednací tabulce v tomto katalogovém listu. Po dohodě s výrobcem je možno vyrobit i jiné měřící rozsahy. Převodník není vybaven galvanickým oddělením.

Odporový snímač teploty je určen pro prostorové měření teploty vzduchu v teplotním intervalu -20 až +70°C. Výstup ze snímače je normalizovaný 4 ÷ 20 mA.

Hlavice je z nerezové oceli 1.4541. Stonková trubka měřicí vložky je z oceli 1.4541.

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlá.ky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty s převodníkem MODEL 132 – 338 PtTI se upevňuje do sponky, která se přišroubue pomocí dvou šroubu na požadované místo. Připojovací kabely se provlečou těsnící pruchodkou a vývody se zapojí dle obr.3. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 24. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +70°C
Teplota okolního prostředí	-20 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Snímač je možno použít pro maximální teplotu měřeného média +70°C (platí pro případ, kdy je hlavice teploměru ve stejném prostředí jako stonková trubka).

Technické parametry snímače:
– Teplotní senzor	Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru	dvouvodičově
– Třída přesnosti	B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla Pt 100B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Celková chyba snímače	je dána součtem chyb čidla teploty a převodníku
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 55
– Odolnost proti přepětí na napájení	60 V / 1 ms
– Přípustný průřez připojovacích vodičů	0,5 až 2,5 mm⊃;
– Max. rychlost proudění měřeného média	viz tab.1
– Odolnost a stálost proti vibracím	viz tab.2

Technická data převodníku:
– napájecí napětí převodníku		12 až 30 VDC (ochrana proti přepólování napájecího napětí)
– max. hodnota zatěžovacího odporu v proudové
smyčce při Vs = 24 V DC		600 Ω
– výstupní signál		4 až 20 mA
– linearizace		průběh R/T je linearizován
– proud protékající čidlem teploty		< 1 mA
– proud při přerušení čidla teploty		< 28 mA
– proud při zkratu čidla teploty		< 3,9 mA
– chyby (ČSN IEC 770)	– základní chyba	0.1%
	– hystereze	0.02%
	– opakovatelnost	0.03%
	– linearita	0.04%
– teplotní závislosti (ČSN IEC 770)	– chyba nuly	0.1% / 10K
	– chyba rozpětí	0.1% / 10K
	– max. chyba	0.2% / 10K
– napěťové závislosti (ČSN IEC 770)		< 0,008% / 1V
– vliv zatěžovacího odporu		< 0.01% / 100 Ω
– odolnost proti rušení		dle IEC 801
– dlouhodobá stabilita a drift převodníku		0.006% / 500 hodin
– měřicí rozsahy		viz. Objednací tabulka

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 132 – 338 PtTI 6ks
	obj. č.: 132 – 338 PtTI 100 0 ÷ +50°C

TAB. 1: Maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB. 2: Odolnost a stálost proti vibracím
Parametry mechanického kmitání	Délka stonku L [mm]
	160	250	400	630
frekvence [Hz]	10 až 500
amplituda posuvu [mm]	0,2	0,15	0,15	0,075
zrychlení [m.s-2]	29,4	19,6	19,6	9,8

Objednat produkt

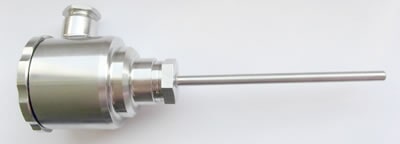

132 – Pt 100

Odporový snímač teploty prostorový bez převodníku.

Více informací o produktu:

Odporový snímač teploty prostorový bez převodníku

Vodiče z měřicí vložky jsou vedeny do nerezové hlavice s výstupní svorkovnicí. Signál z odporového teplotního snímače Pt 100 je přiveden do svorkovnice dvouvodičově, třívodičově nebo čtyřvodičově.

Odporový snímač teploty je určen pro prostorové měření teploty vzduchu v teplotním intervalu -50 až +90°C.

Hlavice je z nerezové oceli 1.4541. Stonková trubka měřicí vložky je z oceli 1.4541.

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty MODEL 132 – Pt 100 se upevňuje do sponky, která se přišroubuje pomocí dvou šroubů na požadované místo. Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.3. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 22. Nakonec se přišroubuje krycí víčko. Doporučuje se orientovat hlavici snímače tak, aby průchodka kabelu nebyla orientována směrem nahoru.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +90°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována
směrem nahoru.

Technické parametry snímače:
– Teplotní senzor		Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru		dvouvodičově, třívodičově, čtyřvodičově
– Třída přesnosti		A nebo B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla	Pt100 A	Dt = ±(0.15 + 0.002 x \|t\|) [°C]
	Pt100 B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Izolační odpor v normálním prostředí		min. 20 M Ωů
– Elektrická pevnost izolace		500 V / 50 Hz
– Krytí svorkovnice		IP 55
– Odolnost proti přepětí na napájení		60V / 1ms
– Přípustný průřez připojovacích vodičů		0,5 až 2,5 mm⊃;
– Časová konstanta snímače		viz tab. 1
– Provozní tlak snímače		PN 16 (viz obr. 1)
– Max. rychlost proudění měřeného média		viz tab.2
– Odolnost a stálost proti vibracím		viz tab.3

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 132 – Pt 100 160 B21 1 6ks
	obj. č.: 132 – Pt 100 160 B21 1

TAB. 1: Časová konstanta snímače teploty
Délka nástavku	H=150mm				H=400mm
Délka stonku	160	250	400	630	160	250	400	630
vzduch 3 m/s	95s	96s	96s	97s	95s	96s	96s	97s
vířící voda	25s	26s	26,5s	34s	25s	26,5s	27s	35s

TAB. 2: Maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB. 3: Odolnost a stálost proti vibracím
Parametry mechanického kmitání	Délka stonku L [mm]
	160	250	400	630
frekvence [Hz]	10 až 500
amplituda posuvu [mm]	0,2	0,15	0,15	0,075
zrychlení [m.s-2]	29,4	19,6	19,6	9,8

Objednat produkt

141 – 438 PtTI – CLAMP

Odporový snímač teploty sterilizační s kabelovou průchodkou a převodníkem T/I.

Více informací o produktu:

Odporový snímač teploty sterilizační s kabelovou průchodkou a převodníkem T/I

Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -50 a. +150°C.

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Snímač teploty s převodníkem MODEL 141 – 438 PtTI – CLAMP se upevňuje do příslušného protikusu pomocí stahovací objímky. K utěsnění se použije těsnící podložka. Připojovací kabely se provlečou těsnící průchodkou a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Přišroubujeme krycí víčko pomocí stranového klíče OK 19. Těsnící průchodka kabelu se dokonale utáhne pomocí stranového klíče OK 18.

Pracovní podmínky:
Teplota okolního prostředí	-20 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímač je možno použít pro maximální teplotu měřeného média +150°C.

Technické parametry snímače:
– Teplotní senzor	Pt 100 dle ČSN 25 8306 (DIN 43 760, IEC 751)
– Zapojení senzoru	dvouvodičově
– Třída přesnosti	B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla Pt 100B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Celková chyba snímače	je dána součtem chyb čidla teploty a převodníku
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Elektrická pevnost izolace	500 V / 50 Hz
– Krytí svorkovnice	IP 55
– Odolnost proti přepětí na napájení	60 V / 1 ms
– Přípustný průřez připojovacích vodičů	0,5 až 2,5 mm⊃;
– Časová konstanta snímače	viz tab.1
– Provozní tlak snímače	PN 16 (do světlosti DN 100)
– Max. rychlost proudění měřeného média	viz tab.2
– Odolnost a stálost proti vibracím	viz tab.3

Technická data převodníku:
– napájecí napětí převodníku		12 až 30 VDC (ochrana proti přepólování napájecího napětí)
– max. hodnota zatěžovacího odporu v proudové
smyčce při Vs = 24 V DC		600 Ω
– výstupní signál		4 až 20 mA
– linearizace		průběh R/T je linearizován
– proud protékající čidlem teploty		< 1 mA
– proud při přerušení čidla teploty		< 28 mA
– proud při zkratu čidla teploty		< 3,9 mA
– chyby (ČSN IEC 770)	– základní chyba	0.1%
	– hystereze	0.02%
	– opakovatelnost	0.03%
	– linearita	0.04%
– teplotní závislosti (ČSN IEC 770)	– chyba nuly	0.1% / 10K
	– chyba rozpětí	0.1% / 10K
	– max. chyba	0.2% / 10K
– napěťové závislosti (ČSN IEC 770)		< 0,008% / 1V
– vliv zatěžovacího odporu		< 0.01% / 100 Ω
– odolnost proti rušení		dle IEC 801
– dlouhodobá stabilita a drift převodníku		0.006% / 500 hodin
– měřicí rozsahy		viz. Objednací tabulka

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 4. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL 141-438 PtTI-CLAMP 6ks
	obj. č.:141-438 PtTI-CLAMP 70 250 1 0 ÷ +100°C

TAB. 1: Časová konstanta snímače teploty
Délka nástavku	H=150mm				H=400mm
Délka stonku	160	250	400	630	160	250	400	630
vzduch 3 m/s	95s	96s	96s	97s	95s	96s	96s	97s
vířící voda	25s	26s	26,5s	34s	25s	26,5s	27s	35s

TAB. 2: Maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB. 2: Maximální rychlost proudění měřícího média
Médium	Délka stonku L [mm]
	160	250	400	630
vodní pára a vzduch [m/s]	25	25	2,5	1
voda [m/s]	3	3	1,5	0,2

TAB. 3: Odolnost a stálost proti vibracím
Parametry mechanického kmitání	Délka stonku L [mm]
	160	250	400	630
frekvence [Hz]	10 až 500
amplituda posuvu [mm]	0,2	0,15	0,15	0,075
zrychlení [m.s-2]	29,4	19,6	19,6	9,8

Objednat produkt

TAB – 01 – Ex

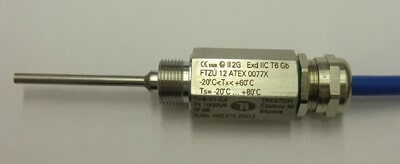

Odporový snímač teploty do prostředí s nebezpečím výbuchu.

Více informací o produktu:

Odporový snímač teploty do prostředí s nebezpečím výbuchu

Snímač je určen k průmyslovému měření teploty kapalin a plynů, zejména v prostředí s nebezpečím výbuchu.

TAB-01-Ex se na objekt montuje zašroubováním do otvoru s předepsaným závitem. K utěsnění se použije podložka. Uchycení kabelu pozice (6) je pevné nepohyblivé. Minimální poloměr ohybu kabelu je 15x Φ kabelu. Pokud bude připojovací konec kabelu v prostředí s nebezpečím výbuchu, musí se použít schválená propojovací krabice v nevýbušném provedení Exd nebo Exe. Snímač TAB-01-Ex je dovoleno šroubovat a dotahovat pouze klíčem OK 22 na matici, pozice (3) viz obr. 1. Do svorky pro vzájemné pospojování je možné připojit vodič o průřezu 2,5 až 4 mm². Snímač nevyžaduje během provozu žádnou údržbu.

Pracovní podmínky:
Teplota okolního prostředí	-50 až +100°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímače se mohou umístit v libovolné poloze tak, aby vývodka nebyla situována směrem nahoru.

Technické parametry snímače:
– Teplotní senzor	Pt 100 dle ČSN EN 60751
– Zapojení senzoru	čtyřvodičově
– Třída přesnosti	B (nebo A)
– Měřící rozsah	-20 až +80°C
– Teplota okolí	-20 až +60°C
– Průměr kabelu	Φ 7 mm
– Průřez vodičů	0,75 mm⊃;
– Minimální poloměr ohybu kabelu	15x Φ kabelu
– Délka kabelu	dle dohody
– Krytí	IP 68
– Materiál pouzdra	Nerez 17 240 (DIN 1.4301)
– Kabelová vývodka	Exd , materiál Ms-Ni

Další parametry související s nevýbušností:
– Teplotní třída	T6
– Specifikace nevýbušného zařízení	Ex II 2G Exd IIC T6 Gb
– Certifikováno zkušebnou FTZÚ Ostrava-Radvanice pod č. FTZÚ 12 ATEX 0077X

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky
Příklad objednávky:	Odporový snímač teploty bez jímky MODEL TAB-01-Ex 6ks
	obj. č.: TAB-01-Ex 70 1 2000 1

Objednat produkt

VTS – 01

Odporový snímač teploty s digitálním zobrazením a s bateriovým napájením.

Více informací o produktu:

Odporový snímač teploty s digitálním zobrazením a s bateriovým napájením

Čidlo snímače je uloženo v nerezovém pouzdru, na kterém je našroubována plastová hlavice zobrazovače s převodníkem.

Odporový snímač teploty je určen pro místní měření teploty sypkých materiálů v teplotním rozmezí -50 až +150°C. Snímač je použitelný všeobecně v průmyslu a zemědělství.

Pouzdro je z nerezové oceli 1.4301.

Pracovní podmínky:
Teplota okolního prostředí	-20 až +70°C
Relativní vlhkost	do 95% (při teplotě okolí +40°C)
Atmosférický tlak	84 až 107 kPa

Snímač je možno použít krátkodobě pro maximální teplotu měřeného média +180°C.

Technické parametry snímače:
– Třída přesnosti	B dle ČSN 25 8306 (IEC 751)
– Přesnost čidla Pt 100B	Dt = ±(0.30 + 0.005 x \|t\|) [°C]
– Teplotní rozsah	-50 až +150 °C
– TCR	3850 ppm/K
– Krytí přístroje	IP 65
– Izolační odpor v normálním prostředí	min. 20 M Ωů
– Délka stonku snímače	3 000 mm (vyráběné rozmezí délek 500 – 4000 mm odstupňované po 500 mm, ostatní délky po konzultaci)
– Průměr stonku snímače	14 mm

Technická data převodníku:
– měřící rozsah		-20 až +150 °C
– linearizace		průběh R/T je linearizován
– chyby (ČSN IEC 770)	– základní chyba	0.15%
	– hystereze	0.03%
	– opakovatelnost	0.05%
	– linearita	0.25%

Způsob objednávání:
V objednávce se uvádí:	– název
	– počet kusů
	– objednací číslo dle tabulky (viz 2. strana kat. listu)
Příklad objednávky:	Odporový snímač teploty s digitálním zobrazením VTS-01 20ks
	obj. č.: VTS-01 3000 120/50
