Zobrazovače a regulátory
- ATS
Regulátor teploty na lištu DIN TS35.
Více informací o produktu:
- Popis produktu
- Použití
- Montáž a připojení
- Pracovní podmínky
- Technické parametry regulátoru
- Provozní podmínky zařízení
- Způsob objednávání

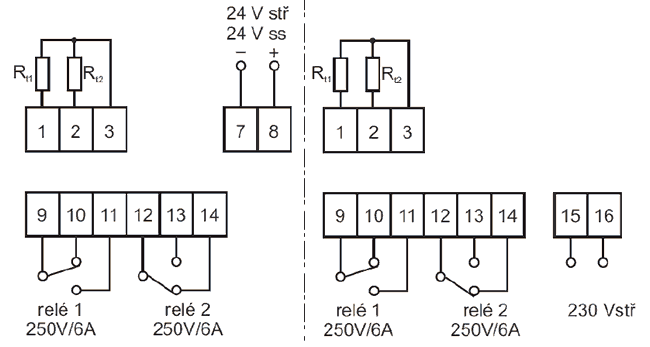

- Obr. 1: Zapojení svorek regulátoru ATS pro verze 7 ..36 v a 230v ac.
- Obr. 2: Nákres regulátoru ATS

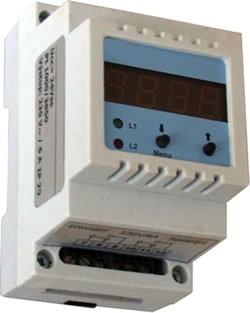

Regulátor teploty na lištu DIN TS35
Tyto regulátory s displejem jsou konstruovány jako dvoustavové regulátory (regulace ON/OFF), které porovnávají nastavenou a měřenou teplotu a při dosažení nastavené teploty umožňují přepínání galvanicky oddělených kontaktů. Regulátory jsou tvořeny plastovou krabičkou, jejíž součástí jsou ovládací tlačítka, displej, signalizační diody a svorkami pro připojení čidel teploty, napájení a svorkovnicí, ke které jsou připojeny výstupní kontakty relé. Displej regulátoru zobrazuje v průběhu měření okamžitou hodnotu měřené teploty postupně z obou čidel. Nastavení jednotlivých parametrů se provádí pomocí dvou ovládacích tlačítek.
Regulátor je určen pro měření a zobrazení teploty z jednoho, nebo dvou čidel teploty. Pomocí dvou releových výstupů může být prováděna regulace teploty na základě změřené teploty od jednotlivých čidel. Digitální snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -55 až +125°C. Snímač je použitelný všeobecně v průmyslu, např. vytápění, klimatizace, měřící a řídící technika atd.
Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Regulátor se upevňuje nasunutím na lištu DIN TS35. Nejprve nasadíme horní trn držáku krabičky na horní hranu lišty a pomocí šroubováku (max. 4x1mm) povysuneme jemným páčením zámek dolního aretaeního trnu. Dotlačíme spodní část krabičky na lištu a poté zámek uvolníme. Tím se krabička přichytí na lištu. Obdobně lze krabičku z lišty sejmout. Připojovací kabely se zapojí dle obr.1.
Teplota v okolí krabičky s regulátorem smí dosáhnout za provozu maximálně +60°C. Regulátor je možno umístit v libovolné poloze.
| Technické parametry regulátoru: | |
| – počet vstupů | 2 |
| – vstupní signál | odporové snímače Pt ,Ni |
| termočlánkové snímače J , K ,L , T | |
| polvodičové snímače Termistory NTC , PTC | |
| – chyba měčení | 0,2% z hodnoty ±2 digity |
| – rozlišení | 0,1 °C |
| – rozsah nastavení | – 50 a. +250°C krok 0,1°C |
| – display | 4-mistný rudé LED , vý.ka znaků 10 mm |
| – nastavení jasu | 4 úrovně |
| – napájecí napětí | 7 a. 36 V AC/DC |
| 230 V AC | |
| – max. zati.itelnost RELÉ | 230 V AC /6A |
| Provozní podmínky zařízení: | |
| – teplota okolního prostoedí | -5 až +60°C |
| – relativní vlhkost | max.85% ( při teploti okolí + 25°C ) |
| – atmosférický tlak | 84 až 107 kPa |
| – krytí | IP 20 |
| – přípustný průřez připojovacích vodičů | 0,35 až 1,5 mm⊃; |
| – rozměry ( V x Š x H ) | 90 x 67 x 65 mm |
| – materiál krabičky | ABS samozhášivý UL94-VO |
| – odolnost krabičky proti ohni | samozhášivý plast |
| Způsob objednávání: | |
| V objednávce se uvádí: | – název |
| – počet kusů | |
| – objednací číslo dle tabulky (viz 4. strana kat. listu) | |
| Příklad objednávky: | Regulátor teploty MODEL ATS 10 ks |
| obj. č.: ATS 2 1 2 2 | |
- HB-01
Měřící a zobrazovací dvoukanálová jednotka s napěťovým nebo proudovým výstupem.
Více informací o produktu:
- Popis produktu
- Použití
- Pracovní podmínky:
- Technická data
- Provozní podmínky zařízení
- TAB. 1: Varianty vstupních signálů
- Způsob objednávání
Měřící a zobrazovací dvoukanálová jednotka s napěťovým nebo proudovým výstupem
Jednotka se skládá ze dvou kusů digitální zobrazovací jednotky DZJP, dvou kusů konektorů pro připojení čidel a dvou kusů konektorů napěťového, nebo proudového výstupu. Dílčí změny nastavených parametrů v ramci zvoleného vstupu lze provést pomocí tří ovládacích tlačítek.
Měřící a zobrazovací dvoukanálová jednotka je určena pro převod a zobrazení průmyslových signálů z odporových snímačů teploty, termočlánků, odporových snímačů polohy, napětí nebo proudu na unifikované prumyslové signály.
Teplota v okolí smí dosáhnout za provozu maximálně +60°C.
| Technická data: | ||
| – počet vstupů | 2 | |
| – vstupní signál | odporové snímače Pt, Ni | |
| termočlánkové snímače B, E, J, K, N, L, R, S, T | ||
| odporové vysílače – potenciometr, reostat | ||
| – chyba měření (dle ČSN IEC 770) | ||
| Pt, Ni | max ± (0,1% +0,1°C) – čtyřvodičové připojení čidla | |
| max ± (0,1% +0,15°C) – třívodičové připojení čidla | ||
| Termočlánek E, J, K, L, T | max ± (0,1% +0,15°C) – bez kompenzace studeného konce | |
| Termočlánek B, S, R, N | max ± (0,1% +0,15°C) – bez kompenzace studeného konce | |
| Reostat, potenciometr | max ± (0,1% +50 m Ω) | |
| U | max ± (0,1% + 50 mV) | |
| – teplotní závislosti (dle ČSN IEC 770) | 0,05% / 10°C | |
| – výstupní signál (galvanicky oddělený) | pasivní 4 až 20 mA | |
| aktivní 0 až 20 mA; 4 až 20 mA; 0 až 5V; 0 až 10V | ||
| – displej | 5-mistný LED, výška znaků 14,2 mm | |
| – napájecí napětí | 230 V AC | |
| – vzájemné galvanické oddělení všech násl. částí | napájecí, vstupní, analogový výstup, komunikační linka | |
| – elektrická pevnost | 4 kV / 50Hz / 1min | |
| Provozní podmínky zařízení: | |
| – teplota okolního prostoedí | -20 až +60°C |
| – relativní vlhkost | max.88% bez kondenzace |
| – atmosférický tlak | 84 až 107 kPa |
| – krytí | IP 40 |
| – rozměry ( V x Š x H ) | 225 x 180(210) x 210 mm |
| TAB. 1: Varianty vstupních signálů | ||||
| TYP | MĚŘICÍ ROZSAH | MIN. ROZPĚTÍ | POZNÁMKA | |
| ODPOROVÉ SNÍMAČE TEPLOTY | ||||
| Pt 100 ( a = 0,00385 /°C) | -200 ÷ 850°C | 25 K | Připojení snímače 2, 3, 4vodičově. 3 a 4vodičové zapojení kompenzuje vliv odporu přívodů. | |
| Pt 1000 ( a = 0,00385 /°C) | -200 ÷ 850°C | 25 K | Nastavitelný začátek a konec měřicího rozsahu. Jiné snímače lze naprogramovat po dohodě s výrobcem. | |
| Ni 100 ( a = 0,00618 /°C) | -60 ÷ 180°C | 20 K | Připojení snímače 2, 3, 4vodičově. 3 a 4vodičové zapojení kompenzuje vliv odporu přívodů. | |
| Ni 1000 ( a = 0,00618 /°C) | -60 ÷ 180°C | 20 K | Nastavitelný začátek a konec měřicího rozsahu. Jiné snímače lze naprogramovat po dohodě s výrobcem. | |
| TERMOČLÁNKY | ||||
| B (Pt30Rh – Pt6Rh) | +100 ÷ 1820°C | 500 K | Zaručované chyby měření v těchto intervalech: | +500°C ÷ 1820°C |
| E (NiCr – CuNi) | -200 ÷ 1000°C | 100 K | -200°C ÷ 0°C; 0°C ÷ 1000°C; -50°C ÷ 200°C | |
| J (Fe – CuNi) | -100 ÷1200°C | 100 K | -100°C ÷ 0°C; 0°C ÷ 1200°C; -50°C ÷ 200°C | |
| K (NiCr – NiAl) | -200 ÷ 1370°C | 100 K | -200°C ÷ 0°C; 0°C ÷ 1370°C; -50°C ÷ 200°C | |
| L (NiCr – CuNi) | -200 ÷ 900°C | 100 K | -200°C ÷ 0°C; 0°C ÷ 800°C; -50°C ÷ 200°C | |
| R (Pt13Rh – Pt) | 0 ÷ 1767°C | 500 K | +100°C ÷ 1767°C | |
| S (Pt10Rh – Pt) | 0 ÷ 1767°C | 500 K | +100°C ÷ 1767°C | |
| T (Cu – CuNi) | -200 ÷ 400°C | 100 K | -200°C ÷ 0°C; 0°C ÷ 400°C; -50°C ÷ 200°C | |
| Nastavitelný začátek a konec měřicího rozsahu. Jiné typy termočlánků lze naprogramovat po dohodě s výrobcem. | Měření teploty studeného konce:interně Ni 100 (Pt100), externě Pt 100, Ni 100 (připojeno třívodičově) | |||
| ODPOROVÉ VYSÍLAČE | ||||
| POTENCIOMETR | 0 ÷ 4000 Ω | 20 | Nastavitelný začátek a konec měřicího rozsahu. Připojení potenciometru 3 nebo 4vodičově. 4vodičové zapojení kompenzuje vliv odporu přívodů. | |
| REOSTAT | 0 ÷ 4000 Ω | 20 | Nastavitelný začátek a konec měřicího rozsahu. Připojení reostatu 2, 3 nebo 4vodičově. 3 a 4vodičové zapojení kompenzuje vliv odporu přívodů. | |
| OSTATNÍ | ||||
| stejnosměrné napětí | 0 ÷ 1 V | 5 mV | ||
| stejnosměrný proud | 0 ÷ 200 mA | 40 mA | Bočníkový odpor 5 Ωů | |
| 0 ÷ 20 mA | 4 mA | Bočníkový odpor 50 Ωů | ||
| 0 ÷ 2 mA | 0,4 mA | Bočníkový odpor 500 Ωů | ||
| 0 ÷ 0,2 mA | 0,04 mA | Bočníkový odpor 5000 Ωů | ||
| Způsob objednávání: | |
| V objednávce se uvádí: | – název |
| – počet kusů | |
| – objednací číslo dle tabulky pro 1. kanál a pro 2. kanál | |
| Příklad objednávky: | |
| Regulátor teploty MODEL HB-01 10 ks obj. č.: HB – 01 1 3 1 0 0 010 0/+200°C 1. kanál 1 3 1 0 0 010 0/+100°C 2. kanál |
|
