Senzory teploty

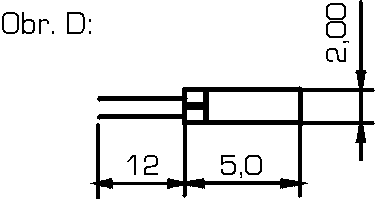

  • Ni 1000 D

Niklové senzory Ni1000, Ni100, Ni200, Ni500, Ni200 ( TKR 6180 nebo 5000ppm/K ), bez pouzdra, s přívodními vodiči, měřící rozsah -50 ÷ +150 °C.

Více informací o produktu:

Niklové senzory teploty dle DIN 43 760

Niklové senzory jsou vyráběny tenkovrstvou technologií na keramické podložce z jemnozrnného korundu (99.6% Al2O3 ). Jmenovitý odpor je přesně nastavován výkonovým laserem a teplotně stabilizován, aktivní vrstva je pasivována izolační vrstvou. Jmenovitá hodnota odporu je kontrolována v kalibračních lázních.

Pokud bude snímač teploty vystaven ztíženým podmínkám (mechanické namáhání, vibrace, provoz ve vlhkém prostředí) uveďte tuto skutečnost v objednávce. Na základě vašeho požadavku můžete konzultovat konstrukci snímače vzhledem k provozní teplotě, provedení pouzdra nebo typu přívodních vodičů jako zákaznický speciál.

Niklový snímač teploty je vhodný pro měření teploty tekutin, páry, vzduchu a jiných médií v různých oblastech průmyslu, např.: měřící a regulační technika, automobilový průmysl, potravinářský průmysl, klimatizace, vytápění, zdravotnictví, stavebnictví, atd., v rozmezí -50 až +150°C.

Velmi krátký čas teplotní odezvy, vysoká citlivost, malé rozměry, možnost změny rozměrů senzorů, pouzder, jmenovitých hodnot odporů, teplotní závislosti dle požadavku zákazníka.

Technická data:
– jmenovitý odpor v 0°C   100,200,500,1000,2000 Ω dle DIN 43 760
– teplotní rozsah čidla   -50 až +150°C
– tolerance jmen. odporu v 0°C   0,22%
– doporučený měřící proud   0,1 až 0,8mA
– dlouhodobá časová stabilita (1000h/150°C)   0,08%
– teplotní koeficient pro Ni 1000   6180 ppm/K
    5000 ppm/K (po konzultaci s výrobcem)
– změna odporu s teplotou – Ni 100 0,62 Ω/K
  – Ni 200 1,24 Ω/K
  – Ni 500 3,09 Ω/K
  – Ni 1000 6,18 Ω/K
  – Ni 2000 12,36 Ω/K
– pracovní rozsah teplot měřeného média   -50 až +150°C
– provedení   D – čip senzoru s drátovými přívody
Tab.1: Čas teplotní odezvy t0,5
Provedení senzoru / měřené médium vzduch 1 m/s voda 0,2 m/s
provedení D 10 s 0,1 s
Tab.3: Doplňující informace
– měřící rozsah -50 ÷ +150°C
– provedení čip s přívodními vodiči
Tab.5: Typy možných použitých přívodních vodičů
Kód Typ přívodních vodičů
2VT05 Samostatné lanko s PTFE izolací, 2-vodič, průřez jádra 0,07mm⊃;, vnější průměr s izolací 1,4mm.
S Jiné po konzultaci s výrobcem

Objednat produkt

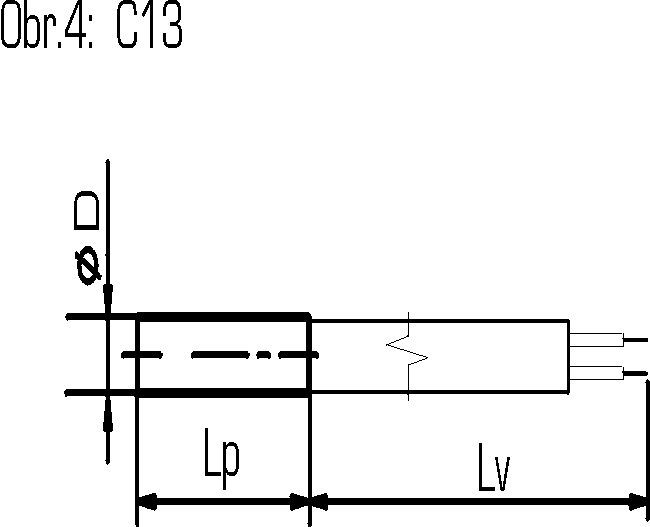

  • Ni 1000 C13

Odporový snímač teploty kabelový, v mosazném pouzdru max. průměr 6×40 (povrchově upraveno niklováním), měřící rozsah -50 ÷ +150 °C.

Více informací o produktu:

Niklové senzory teploty dle DIN 43 760

Niklové senzory jsou vyráběny tenkovrstvou technologií na keramické podložce z jemnozrnného korundu (99.6% Al2O3). Jmenovitý odpor je přesně nastavován výkonovým laserem a teplotně stabilizován, aktivní vrstva je pasivována izolační vrstvou. Jmenovitá hodnota odporu je kontrolována v kalibračních lázních.

Pokud bude snímač teploty vystaven ztíženým podmínkám (mechanické namáhání, vibrace, provoz ve vlhkém prostředí) uveďte tuto skutečmost v objednávce. Na základě vašeho požadavku můžete konzultovat konstrukci snímače vzhledem k provozní teplotě, provedení pouzdra nebo typu přívodních vodičů jako zákaznický speciál.

Niklový snímač teploty je vhodný pro měření teploty tekutin, páry, vzduchu a jiných médií v různých oblastech průmyslu, např.: měřící a regulační technika, automobilový průmysl, potravinářský průmysl, klimatizace, vytápění, zdravotnictví, stavebnictví, atd., v rozmezí -50 až +150°C.

Velmi krátký čas teplotní odezvy, vysoká citlivost, malé rozměry, možnost změny rozměrů senzorů, pouzder, jmenovitých hodnot odporů, teplotní závislosti dle požadavku zákazníka.

Technická data:
– jmenovitý odpor v 0°C   100,200,500,1000,2000 Ω dle DIN 43 760
– teplotní rozsah čidla   -50 až +150°C
– tolerance jmen. odporu v 0°C   0,22%
– doporučený měřící proud   0,1 až 0,8mA
– dlouhodobá časová stabilita (1000h/150°C)   0,08%
– teplotní koeficient pro Ni 1000   6180 ppm/K
    5000 ppm/K (po konzultaci s výrobcem)
– změna odporu s teplotou – Ni 100 0,62 Ω/K
  – Ni 200 1,24 Ω/K
  – Ni 500 3,09 Ω/K
  – Ni 1000 6,18 Ω/K
  – Ni 2000 12,36 Ω/K
– pracovní rozsah teplot měřeného média   -50 až +150°C
– provedení   C – senzor v kovovém pouzdru
Tab.1: Čas teplotní odezvy t0,5
Provedení senzoru / měřené médium vzduch 1 m/s voda 0,2 m/s
provedení C13 (senzor v kovovém pouzdře o průměru 4 mm) 25 s 2,3 s
provedení C6 (senzor v kovovém pouzdře se závitem) 30 s 3,1 s
Tab.3: Doplňující informace
– měřící rozsah -50 ÷ +150°C
– materiál pouzdra mosaz ,povrchově upravena niklováním
Tab.4: Rozměry pouzdra
Kód Průměr pouzdra D (mm) / délka pouzdra Lp (mm)
4/15 Průměr pouzdra 4 mm, délka pouzdra 15 mm
4/20 Průměr pouzdra 4 mm, délka pouzdra 20 mm
4,7/25 Průměr pouzdra 4,7 mm, délka pouzdra 25 mm
6/40 Průměr pouzdra 6 mm, délka pouzdra 40 mm
Tab.5: Typy možných použitých přívodních vodičů
Kód vodiče Typ přívodních vodičů
2VT05 Samostatné lanko s PTFE izolací, 2-vodič, průřez jádra 0,07mm⊃;, vnější průměr s izolací 1,4mm.
2VS01 Lanko se stíněním pod společnou silikonovou izolací, 2-vodič, průřez jádra 2 x 0,12mm⊃;, vnější průměr s izolací 3,7mm.
2VS02 Lanko se stíněním pod společnou silikonovou izolací, 2-vodič, průřez jádra 2 x 0,56mm⊃;, vnější průměr s izolací 4,4mm.
Tab.5: Možné kombinace pouzder s přívodními vodiči
Kód vodiče Typ přívodních vodičů
2VT05 pro pouzdro 4/15 (max. teplota 150 °C)
2VT05 pro pouzdro 4/20 (max. teplota 150 °C)
2VS01 pro pouzdro 4,7/25 (max. teplota 150 °C)
2VS02 pro pouzdro 6/40 (max. teplota 150 °C)

Objednat produkt

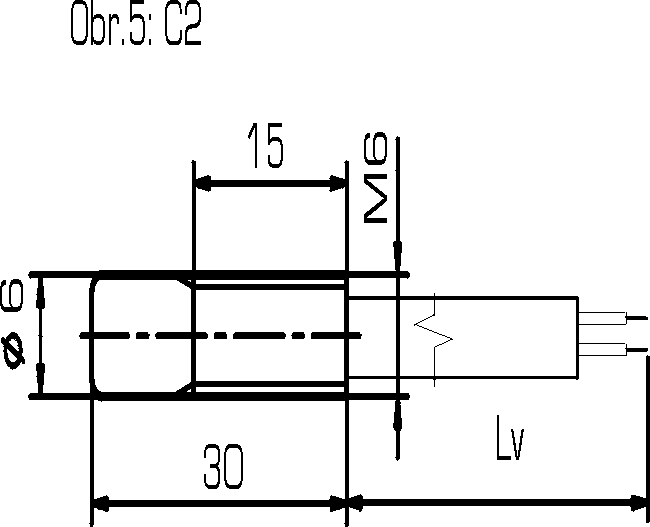

  • Ni 1000 C2M

Odporový snímač teploty kabelový, v mosazném pouzdru (povrchově upraveno niklováním) k zašroubování se závitem M6, měřící rozsah -50 ÷ +150 °C.

Více informací o produktu:

Niklové senzory teploty dle DIN 43 760

Niklové senzory jsou vyráběny tenkovrstvou technologií na keramické podložce z jemnozrnného korundu (99.6% Al2O3). Jmenovitý odpor je přesně nastavován výkonovým laserem a teplotně stabilizován, aktivní vrstva je pasivována izolační vrstvou. Jmenovitá hodnota odporu je kontrolována v kalibračních lázních.

Pokud bude snímač teploty vystaven ztíženým podmínkám (mechanické namáhání, vibrace, provoz ve vlhkém prostředí) uveďte tuto skutečnost v objednávce. Na základě vašeho požadavku můžete konzultovat konstrukci snímače vzhledem k provozní teplotě, provedení pouzdra nebo typu přívodních vodičů jako zákaznický speciál.

Niklový snímač teploty je vhodný pro měření teploty tekutin, páry, vzduchu a jiných médií v různých oblastech průmyslu, např.: měřící a regulační technika, automobilový průmysl, potravinářský průmysl, klimatizace, vytápění, zdravotnictví, stavebnictví, atd., v rozmezí -50 až +150°C.

Velmi krátký čas teplotní odezvy, vysoká citlivost, malé rozměry, možnost změny rozměrů senzorů , pouzder, jmenovitých hodnot odporů, teplotní závislosti dle požadavku zákazníka.

Technická data:
– jmenovitý odpor v 0°C   100,200,500,1000,2000 Ω dle DIN 43 760
– teplotní rozsah čidla   -50 až +150°C
– tolerance jmen. odporu v 0°C   0,22%
– doporučený měřící proud   0,1 až 0,8mA
– dlouhodobá časová stabilita (1000h/150°C)   0,08%
– teplotní koeficient pro Ni 1000   6180 ppm/K
    5000 ppm/K (po konzultaci s výrobcem)
– změna odporu s teplotou – Ni 100 0,62 Ω/K
  – Ni 200 1,24 Ω/K
  – Ni 500 3,09 Ω/K
  – Ni 1000 6,18 Ω/K
  – Ni 2000 12,36 Ω/K
– pracovní rozsah teplot měřeného média   -50 až +150°C
– provedení   C – senzor v kovovém pouzdru
Tab.1: Čas teplotní odezvy t0,5
Provedení senzoru / měřené médium vzduch 1 m/s voda 0,2 m/s
provedení C13 (senzor v kovovém pouzdře o průměru 4 mm) 25 s 2,3 s
provedení C6 (senzor v kovovém pouzdře se závitem) 30 s 3,1 s
Tab.3: Doplňující informace
– měřící rozsah -50 ÷ +150°C
– materiál pouzdra mosaz ,povrchově upravena niklováním
Tab.5: Typy možných použitých přívodních vodičů
Kód vodiče Typ přívodních vodičů
2VT01 Lanko se společnou teflonovou izolací, 2-vodič, průměr jádra 0,4mm, vnější průměr s izolací 2,0mm.
2 VS01 Lanko se stíněním pod společnou silikonovou izolací, 2-vodič, průřez jádra 2 x 0,12mm⊃;, vnější průměr s izolací 3,7mm.
Tab.5: Možné kombinace pouzder s přívodními vodiči
Kód vodiče Typ přívodních vodičů
2VT01 pro pouzdra 4/30, 4/37, 5/20, 5/30, 5/35, 5/90 (max. teplota 200 °C)
3VT02 pro pouzdra 4/30, 4/37, 5/20, 5/30, 5/35, 5/90 (max. teplota 200 °C)
4VT03 pro pouzdra 5/30, 5/35, 5/90 (max. teplota 200 °C)
4VT04 pro pouzdra 5/35, 5/90 (max. teplota 260 °C)
2VT05 pro pouzdra 4/30, 4/37, 5/20, 5/30, 5/35, 5/90 (max. teplota 200 °C)
3VT06 pro pouzdra 4/30, 4/37, 5/20, 5/30, 5/35, 5/90 (max. teplota 200 °C)
4VT07 pro pouzdra 5/20, 5/30, 5/35, 5/90 (max. teplota 200 °C)
2VS01 pro pouzdra 5/20, 5/30, 5/35, 5/90 (max. teplota 180 °C)
3VS03 pro pouzdra 5/20, 5/30, 5/35, 5/90 (max. teplota 180 °C)
4VS04 pro pouzdra 5/20, 5/30, 5/35, 5/90 (max. teplota 180 °C)
2VSV02 pro pouzdro 6/35 (max. teplota 350 °C, není vhodné pro provoz ve vlhkém prostředí)

Objednat produkt

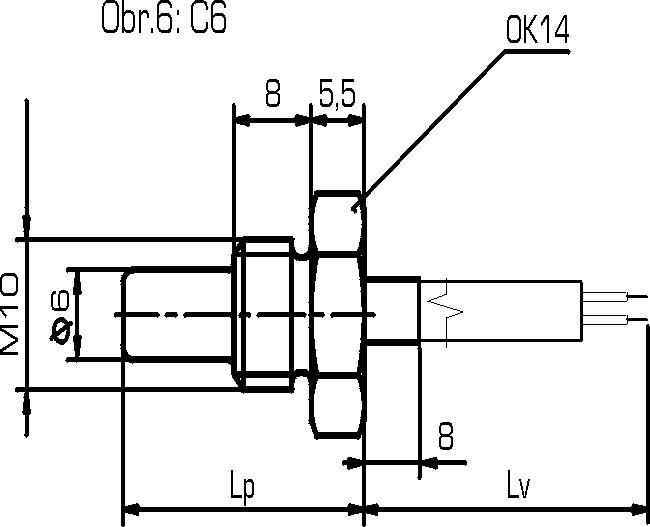

  • Ni 1000 C6M

Odporový snímač teploty kabelový, v mosazném pouzdru (povrchově upraveno niklováním) k zašroubování se závitem M10, měřící rozsah -50 ÷ +150 °C.

Více informací o produktu:

Niklové senzory teploty dle DIN 43 760

Niklové senzory jsou vyráběny tenkovrstvou technologií na keramické podložce z jemnozrnného korundu (99.6% Al2O3). Jmenovitý odpor je přesně nastavován výkonovým laserem a teplotně stabilizován, aktivní vrstva je pasivována izolační vrstvou. Jmenovitá hodnota odporu je kontrolována v kalibračních lázních.

Pokud bude snímač teploty vystaven ztíženým podmínkám (mechanické namáhání, vibrace, provoz ve vlhkém prostředí) uveďte tuto skutečnost v objednávce. Na základě vašeho požadavku můžete konzultovat konstrukci snímače vzhledem k provozní teplotě, provedení pouzdra nebo typu přívodních vodičů jako zákaznický speciál.

Niklový snímač teploty je vhodný pro měření teploty tekutin, páry, vzduchu a jiných médií v různých oblastech průmyslu, např.: měřící a regulační technika, automobilový průmysl, potravinářský průmysl, klimatizace, vytápění, zdravotnictví, stavebnictví, atd., v rozmezí -50 až +150°C.

Velmi krátký čas teplotní odezvy, vysoká citlivost, malé rozměry, možnost změny rozměrů senzorů , pouzder, jmenovitých hodnot odporů, teplotní závislosti dle požadavku zákazníka.

Technická data:
– jmenovitý odpor v 0°C   100,200,500,1000,2000 Ω dle DIN 43 760
– teplotní rozsah čidla   -50 až +150°C
– tolerance jmen. odporu v 0°C   0,22%
– doporučený měřící proud   0,1 až 0,8mA
– dlouhodobá časová stabilita (1000h/150°C)   0,08%
– teplotní koeficient pro Ni 1000   6180 ppm/K
    5000 ppm/K (po konzultaci s výrobcem)
– změna odporu s teplotou – Ni 100 0,62 Ω/K
  – Ni 200 1,24 Ω/K
  – Ni 500 3,09 Ω/K
  – Ni 1000 6,18 Ω/K
  – Ni 2000 12,36 Ω/K
– pracovní rozsah teplot měřeného média   -50 až +150°C
– provedení   C – senzor v kovovém pouzdru
Tab.1: Čas teplotní odezvy t0,5
Provedení senzoru / měřené médium vzduch 1 m/s voda 0,2 m/s
provedení C13 (senzor v kovovém pouzdře o průměru 4 mm) 25 s 2,3 s
provedení C6 (senzor v kovovém pouzdře se závitem) 30 s 3,1 s
Tab.3: Doplňující informace
– měřící rozsah -50 ÷ +150°C
– materiál pouzdra mosaz ,povrchově upravena niklováním
Tab.4: Délka pouzdra
Kód Délka pouzdra Lp (mm)
25 Délka pouzdra 25 mm
30 Délka pouzdra 30 mm
Tab.4: Rozměry pouzdra
Kód Průměr pouzdra D (mm) / délka pouzdra Lp (mm)
3,5/15 Průměr pouzdra 3,5 mm, délka pouzdra 15 mm, jen tř. B
4/15 Průměr pouzdra 4 mm, délka pouzdra 15 mm, jen tř. B
4/20 Průměr pouzdra 4 mm, délka pouzdra 20 mm, jen tř,B
4/35 Průměr pouzdra 4 mm, délka pouzdra 35 mm
4,7/25 Průměr pouzdra 4,7 mm, délka pouzdra 25 mm
5/35 Průměr pouzdra 5 mm, délka pouzdra 35 mm
6/40 Průměr pouzdra 6 mm, délka pouzdra 40 mm
Tab.5: Typy možných použitých přívodních vodičů
Kód vodiče Typ přívodních vodičů
2VT01 Lanko se společnou teflonovou izolací, 2-vodič, průměr jádra 0,4mm, vnější průměr s izolací 2,0mm.
2 VS01 Lanko se stíněním pod společnou silikonovou izolací, 2-vodič, průřez jádra 2 x 0,12mm⊃;, vnější průměr s izolací 3,7mm.

Objednat produkt

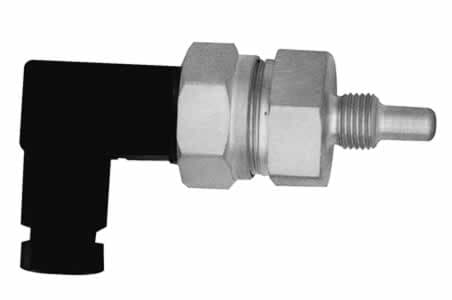

  • TSK – Ni

Snímač teploty Ni 1000 k zašroubování s konektorem odolný zvýšeným vibracím.

Více informací o produktu:

Snímač teploty k zašroubování s konektorem

Použité senzory teploty Ni1000 (Ni100, Ni200, Ni500, Ni2000) jsou umístěny v pouzdře zalitém teplovodivou hmotou a zakončené vidlicí konektoru. Senzory Ni jsou zapojeny dvouvodičově. Celek je zajištěn převlečnou maticí. Pouzdro i převlečná matice jsou vyrobeny z mosazi (po dohodě s výrobcem i z nerez oceli 17 248), poniklovány nebo pasivovány.

Standardně se TSK – Ni dodává se závitem M10x1. Po konzultaci s výrobcem je možno dodat TSK – Ni s jiným závitem.

Snímač teploty k zašroubování s konektorem je vhodný pro měření teploty tekutin v různých oblastech průmyslu, např.:, měřící a regulační technika, automobilový průmysl, potravinářský průmysl, klimatizace, vytápění, zdravotnictví, stavebnictví, atd.Výhodou je možnost odpojení konektoru s přívodními vodiči od namontovaného teplotního čidla.Snímač odolává zvýšeným vibracím.

Teplotní snímač TSK – Ni se šroubuje do měřicího místa za šestihran pouzdra klíčem OK22. Pro utěsnění závitu se použije vhodný těsnící materiál, který odolá provozním parametrům měřeného média. Pracovní poloha snímače je libovolná. Doporučuje se orientovat snímač tak, aby vývodka konektoru nesměřovala směrem nahoru. Před připojením zahnutého konektoru se zásuvkou k zašroubovanému snímači teploty se nejprve nasune těsnicí podložka na vidlici konektoru. Pak se nasune zahnutý konektor na vidlici a přitáhne šroubem v ose konektoru. Vodiče se ve vidlici konektoru připojí dle obr.2.

Technická data:
– jmenovitý odpor v 0°C   100,200,500,1000,2000 Ω dle DIN 43 760
– teplotní rozsah čidla   -50 až +150°C
– tolerance jmen. odporu v 0°C   0,2% dle DIN 43 760
– max. měřící proud   5mA
– dlouhodobá časová stabilita (1000h/150°C)   0,08%
– teplotní koeficient pro Ni 1000   6180 ppm/K dle DIN 43 760
– čas teplotní odezvy t0,5 vzduch 1 m/s   49s
– čas teplotní odezvy t0,5 olej 0,2 m/s   19s
– změna odporu s teplotou – Ni 100 0,62 Ω/K
  – Ni 200 1,24 Ω/K
  – Ni 500 3,09 Ω/K
  – Ni 1000 6,18 Ω/K
  – Ni 2000 12,36 Ω/K
– doporučený průměr kabelu   3,5 až 6 mm
– max. průřez vodičů pro konektor   0.75 mm⊃;
– pracovní rozsah teplot pro konektor   -40 až +125°C
– pracovní rozsah teplot měřeného média   -50 až +150°C
– krytí konektoru   IP65

Objednat produkt
