Univerzální napájecí zdroje na lištu DIN TS-35 (IP 20)
- 222-UNAZ DC

Stabilizovaný DC zdroj s omezením výstupního proudu, zkratuvzdorný, výstupní výkon 1.5W, 3W nebo 4.5W, výstupní napětí 5, 9, 12, 15, 18, 24V.
Více informací o produktu:
- Popis produktu
- Použití
- Pracovní podmínky
- Návod k instalaci
- Technická data
- Provozní podmínky zařízení
- Způsob objednávání

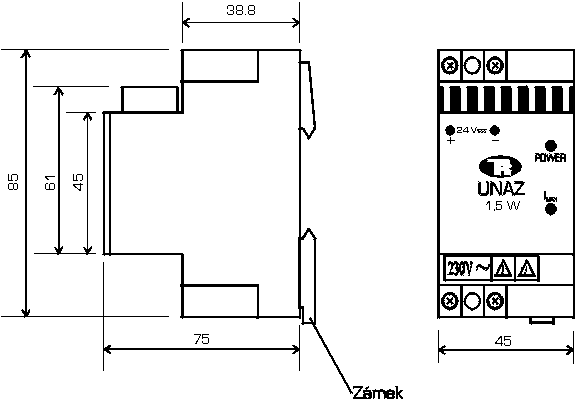

- Obr. 1: Zástavbové rozměry pro výstupní výkon 1,5 a 3W (jednoduchý)

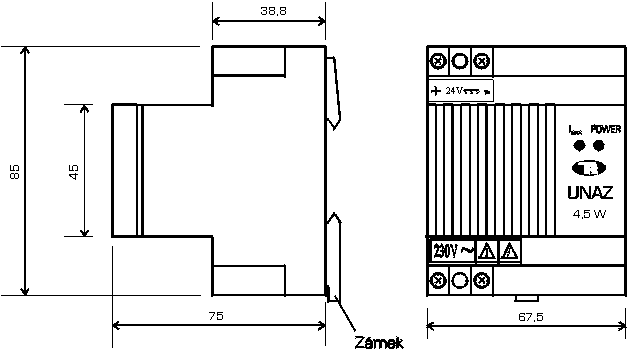

- Obr. 2: Zástavbové rozměry pro výstupní výkon 4,5W (jednoduchý)

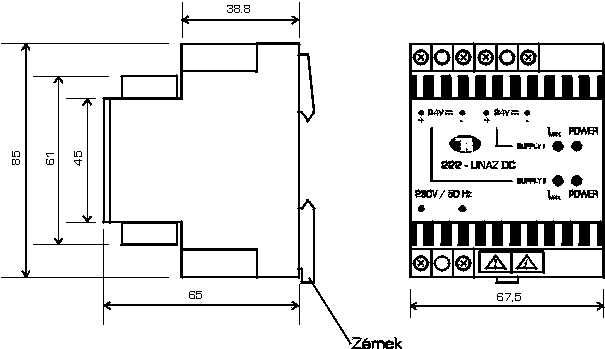

- Obr. 3: Zástavbové rozměry pro výstupní výkon 1,5W, 3W, 4,5W (dvojitý)
Univerzální DC napájecí zdroje pro instalaci na lištu DIN TS35
Primární strana zdroje je napájena síťovým napětím, jež je přivedeno na transformátor přes tavnou pojistku. Sekundární stranu tvoří stabilizovaný zdroj vybavený elektronickou pojistkou s indikací přetížení. Zdroj je odolný proti trvalému zkratu na výstupu.
Univerzální napájecí zdroje UNAZ jsou určeny pro napájení převodníků, konvertorů, galvanických oddělovačů ale i jiných elektronických zařízení v průmyslu.Zdroj je určen pro umístění na lištu DIN TS 35.
Teplota v okolí krabičky zdroje smí dosáhnout za provozu max. +60°C (u zdrojů 3W a 4,5W max. +50°C). Zdroj je možno umístit v libovolné poloze.
Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Zdroj 222-UNAZ DC se upevňuje nasunutím na lištu DIN TS35. Nejprve nasadíme horní trn držáku krabičky na horní hranu lišty a pomocí šroubováku (max. 4x1mm) povysuneme jemným páčením zámek dolního aretačního trnu. Dotlačíme spodní část krabičky na lištu a poté zámek uvolníme. Tím se krabička přichytí na lištu. Obdobně lze krabičku z lišty sejmout. Doporučuje se orientovat zdroj tak, aby bylo zajištěno volné proudění okolního vzduchu kolem větracích otvorů resp. chladiče.
Jednotlivé varianty zdrojů se mohou vzhledově lišit od vyobrazení uvedeného na fotce.
Technická data: | ||
– napájecí napětí: | 230 VAC, 50 ÷ 60 Hz ±10% | |
– výstupní napětí: | jednoduché | 9V; 12V; 15V; 18V; 24V |
dvojité | 2x9V, 2x12V, 2x15V, 2x18V, 2x24V | |
symetrické | ±9V; ±12V; ±15V; ±18V; ±24V, | |
– výstupní výkon: | 1.5 W, 3W, 4.5W | |
– elektrická pevnost primární/sekundární část: | 4000 VAC/50 Hz | |
– jištění: | primární část | tavnou pojistkou |
sekundární část | elektronickou pojistkou | |
zdroj je odolný proti trvalému přetížení a zkratu | ||
– indikace přetížení zdroje | červenou LED |
Provozní podmínky zařízení: | ||
– teplota okolního prostředí | 0 až +60°C (1,5W), 0 až +50°C (3W a 4,5W) | |
– relativní vlhkost | 40 až 70% | |
– atmosférický tlak | 84 až 107 kPa | |
– krytí | IP 20 | |
– přípustný průřez připojovacích vodičů | 0,35 až 4 mm⊃; | |
– šířka modulu | viz. obr. Zástavbové rozměry zdrojů 222 – UNAZ DC | |
– odolnost krabičky proti teplotě | rozměrová stálost do +120°C | |
– odolnost krabičky proti ohni | samozhášivý plast | |
– odolnost a stálost proti vibracím | 10 až 60 Hz | 0.14 mm (amplituda) |
60 až 500 Hz | 19.6 m/s⊃; (špičkové zrychlení) |
Způsob objednávání: | |
V objednávce se uvádí: | – počet kusů |
– název | |
– objednací číslo dle tabulky | |
Příklad objednávky: | 6 ks zdroj MODEL 222 – UNAZ DC |
obj. č.: 222 UNAZ DC 2×24 3 |
- 222-UNAZ-EX

Stabilizovaný DC zdroj s omezením výstupního proudu, zkratuvzdorný, výstupní výkon 0.5W, výst. napětí 24V, pro napájení jiskr. bezp. Obvodů II(2)G [ EEx ib ] IIC.
Více informací o produktu:
- Popis produktu
- Použití
- Pracovní podmínky
- Návod k instalaci
- Technická data
- Provozní podmínky zařízení
- Další parametry související s jiskrovou bezpečností
- Způsob objednávání

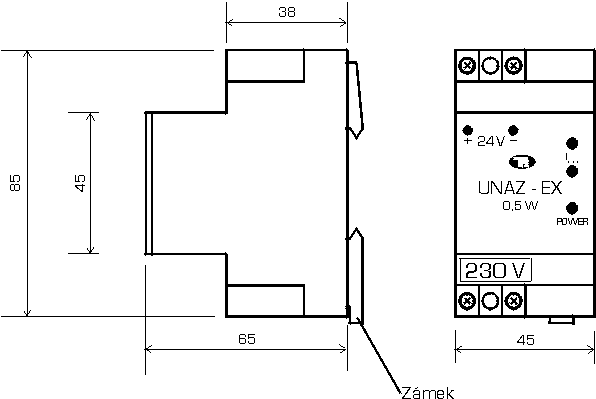

- Obr.1: Zástavbové rozměry
Univerzální DC napájecí zdroj pro SNV zařízení na lištu DIN TS35
Primární strana zdroje je napájena síťovým napětím, jež je přivedeno na transformátor přes tavnou pojistku. Sekundární stranu tvoří stabilizovaný zdroj vybavený dvoustopňovou elektronickou pojistkou s indikací přetížení. Zdroj je odolný proti trvalému zkratu na výstupu.
Napájecí zdroj UNAZ – EX je určen pro napájení převodníků, konvertorů, galvanických oddělovačů či jiných elektronických zařízení, které jsou umístěny v prostředí s nebezpečím výbuchu. Zdroj je určen pro umístění na lištu DIN TS35. Certifikováno v FTZÚ Radvanice pod č. FTZÚ 02 ATEX 0190.
Teplota v okolí krabičky s převodníkem smí dosáhnout za provozu max. +50°C. Zdroj je možno umístit v libovolné poloze.
Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Zdroj 222-UNAZ – EX se upevňuje nasunutím na lištu DIN TS35. Nejprve nasadíme horní trn držáku krabičky na horní hranu lišty a pomocí šroubováku (max. 4x1mm) povysuneme jemným páčením zámek dolního aretačního trnu. Dotlačíme spodní část krabičky na lištu a poté zámek uvolníme. Tím se krabička přichytí na lištu. Obdobně lze krabičku z lišty sejmout. Doporučuje se orientovat zdroj tak, aby bylo zajištěno volné proudění okolního vzduchu kolem větracích otvorů resp. chladiče.
Technická data: | |
– typ ochrany | II (2)G [EEx ib] IIC dle ČSN EN 50 020 a ČSN EN 50 014 |
– jmenovité napájecí napětí | 230 VAC / 50 ÷ 60 Hz ±10% |
– odebíraný proud | 12 mA |
– jmenovitý příkon | 2,5 VA |
– výstupní napětí | 24 VDC ±0,8 V |
– max. výstupní proud | 22 mA |
– max. výstupní výkon | 0,5 W |
– zkratový proud | max. 35 mA (informativní hodnota) – zdroj je odolný proti zkratu a přetížení |
indikace dvěmi rudými LED (2 stupně ochrany) | |
– zvlnění na výstupu | max. 5 mV – šš |
– elektrická pevnost primární/sekundární část | 4000 VAC/50 Hz |
Provozní podmínky zařízení: | ||
– teplota okolního prostředí | 0 až +50°C | |
– relativní vlhkost | 40 až 70% | |
– atmosférický tlak | 84 až 107 kPa | |
– krytí | IP 20 | |
– přípustný průřez připojovacích vodičů | 0,35 až 4 mm⊃; | |
– šířka modulu | 45 mm | |
– materiál krabičky | NORYL | |
– odolnost krabičky proti teplotě | rozměrová stálost do +120°C | |
– odolnost krabičky proti ohni | samozhášivý plast | |
– odolnost a stálost proti vibracím | 10 až 60 Hz | 0.14 mm (amplituda) |
60 až 500 Hz | 19.6 m/s⊃; (špičkové zrychlení) |
Další parametry související s jiskrovou bezpečností: | |
– Umax | 27 VDC |
– Uout | 24 VDC |
– Imax | 35 mA |
– Co | 90 nF |
– Lo | 6 mH |
Způsob objednávání: | |
V objednávce se uvádí: | – počet kusů |
– název | |
– objednací číslo dle vzoru | |
Příklad objednávky: | 6 ks zdroj MODEL 222 – UNAZ – EX |
obj. č.: 222-UNAZ – EX 24 0,5 |

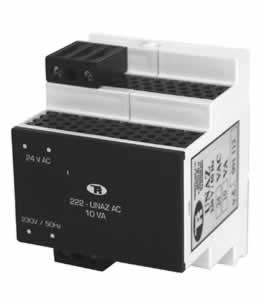

- 222-UNAZ AC

Napájecí zdroj pro zařízení, které je nutno napájet střídavým napětím, výstupní výkon 2VA, 3.2VA, 5VA nebo 10VA , výstupní napětí 6, 9, 12, 15, 18, 24V.
Více informací o produktu:
- Popis produktu
- Použití
- Pracovní podmínky
- Návod k instalaci
- Technická data
- Provozní podmínky zařízení
- Způsob objednávání

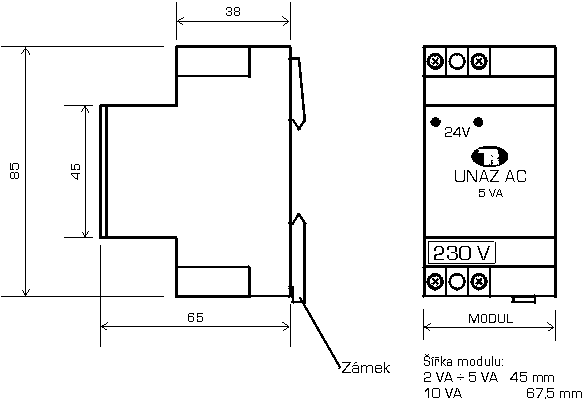

- Obr.1: Zástavbové rozměry
Univerzální AC napájecí zdroje pro instalaci na lištu DIN TS35
Primární strana zdroje je napájena síťovým napětím, jež je přivedeno na transformátor přes tavnou pojistku. Sekundární strana je vyvedena přímo na výstupní svorkovnici zdroje.
Univerzální napájecí zdroje UNAZ jsou určeny pro napájení elektronických zařízení v průmyslu u nichž je požadováno napájení střídavým proudem. Zdroj je určen pro umístění na lištu DIN TS35.
Teplota v okolí krabičky se zdrojem smí dosáhnout za provozu max. +60°C (platí pro zdroj o výkonu 2 VA, u ostatních výkonových variant max. +50°C). Zdroj je možno umístit v libovolné poloze.
Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Zdroj 222-UNAZ AC se upevňuje nasunutím na lištu DIN TS35. Nejprve nasadíme horní trn držáku krabičky na horní hranu lišty a pomocí šroubováku (max. 4x1mm) povysuneme jemným páčením zámek dolního aretačního trnu. Dotlačíme spodní část krabičky na lištu a poté zámek uvolníme. Tím se krabička přichytí na lištu. Obdobně lze krabičku z lišty sejmout. Doporučuje se orientovat zdroj tak, aby bylo zajištěno volné proudění okolního vzduchu kolem větracích otvorů.
Technická parametry: | ||
– napájecí napětí: | 230 VAC, 50 ÷ 60 Hz ±10% | |
– výstupní napětí: | jednoduché | 6V; 9V; 12V; 15V; 18V; 24V |
dvojité | 2 x 6V; 2 x 9V; 2 x 12V; 2 x 15V; 2 x 18V; 2 x 24V | |
– výstupní výkon: | 2 VA; 3.2 VA; 5 VA; 10 VA | |
– elektrická pevnost primár/sekundár: | 4000 VAC/50 Hz | |
– jištění primární část: | tavnou pojistkou |
Provozní podmínky zařízení: | ||
– teplota okolního prostředí | 0 až +60°C (2VA), 0 až +50°C (ostatní) | |
– relativní vlhkost | 40 až 70% | |
– atmosférický tlak | 84 až 107 kPa | |
– krytí | IP 20 | |
– přípustný průřez připojovacích vodičů | 0,35 až 4 mm⊃; | |
– šířka modulu | viz. obr. Zástavbové rozměry | |
– materiál krabičky | NORYL | |
– odolnost krabičky proti teplotě | rozměrová stálost do +120°C | |
– odolnost krabičky proti ohni | samozhášivý plast | |
– odolnost a stálost proti vibracím | 10 až 60 Hz | 0.14 mm (amplituda) |
60 až 500 Hz | 19.6 m/s⊃; (špičkové zrychlení) |
Způsob objednávání: | |
V objednávce se uvádí: | – počet kusů |
– název | |
– objednací číslo dle tabulky | |
Příklad objednávky: | 6 ks zdroj MODEL 222 – UNAZ AC |
obj. č.: 222-UNAZ AC 24 3,2 |
- 222-UNAZ GALVI

Napájecí zdroj pro zařízení vyžadující vzájemné galvanické oddělení napájecích okruhů, výstupní výkon 1.5W, výstupní napětí dvojité 2×12,2×15,2×18,2x24V.
Více informací o produktu:
- Popis produktu
- Použití
- Pracovní podmínky
- Návod k instalaci
- Technická data
- Provozní podmínky zařízení
- Způsob objednávání

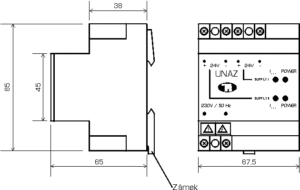

- Obr.1: Zástavbové rozměry
Univerzální DC napájecí zdroje s galvanicky oddělenými zdroji pro instalaci na lištu DIN TS35
Primární strana zdroje je napájena síťovým napětím, jež je přivedeno na dva identické transformátory přes tavnou pojistku. Sekundární stranu tvoří dva identické stabilizované zdroje vybavené elektronickou pojistkou s indikací přetížení. Zdroj je odolný proti trvalému zkratu na výstupu.
Univerzální napájecí zdroje UNAZ GALVI jsou určeny pro napájení převodníků, konvertorů, galvanických oddělovačů ale i jiných elektronických zařízení v průmyslu vyžadujících vzájemné galvanické oddělení napájecích okruhů. Zdroj je určen pro umístění na lištu DIN TS35.
Teplota v okolí krabičky s převodníkem smí dosáhnout za provozu max. +60°C. Zdroj je možno umístit v libovolné poloze.
Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Zdroj 222-UNAZ GALVI se upevňuje nasunutím na lištu DIN TS35. Nejprve nasadíme horní trn držáku krabičky na horní hranu lišty a pomocí šroubováku (max. 4x1mm) povysuneme jemným páčením zámek dolního aretačního trnu. Dotlačíme spodní část krabičky na lištu a poté zámek uvolníme. Tím se krabička přichytí na lištu. Obdobně lze krabičku z lišty sejmout. Doporučuje se orientovat zdroj tak, aby bylo zajištěno volné proudění okolního vzduchu kolem větracích otvorů resp. chladiče.
Technická parametry: | ||
– napájecí napětí: | 230 VAC, 50 ÷ 60 Hz ±10% | |
– výstupní napětí: | dvojité | 2 x 12V; 2 x 15V; 2 x 18V; 2 x 24V |
– výstupní výkon: | 1.5 W | |
– elektrická pevnost primární/sekundární část: | 4000 VAC/50 Hz | |
– elektrická pevnost zdroj1/zdroj2 | 4000 VAC/50 Hz | |
– jištění: | primární část | tavnou pojistkou |
sekundární část | elektronickou pojistkou | |
zdroj je odolný proti trvalému přetížení a zkratu | ||
– indikace přetížení zdroje | červenou LED |
Provozní podmínky zařízení: | ||
– teplota okolního prostředí | 0 až +60°C | |
– relativní vlhkost | 40 až 70% | |
– atmosférický tlak | 84 až 107 kPa | |
– krytí | IP 20 | |
– přípustný průřez připojovacích vodičů | 0,35 až 4 mm⊃; | |
– šířka modulu | 67,5 mm | |
– materiál krabičky | NORYL | |
– odolnost krabičky proti teplotě | rozměrová stálost do +120°C | |
– odolnost krabičky proti ohni | samozhášivý plast | |
– odolnost a stálost proti vibracím | 10 až 60 Hz | 0.14 mm (amplituda) |
60 až 500 Hz | 19.6 m/s⊃; (špičkové zrychlení) |
Způsob objednávání: | |
V objednávce se uvádí: | – počet kusů |
– název | |
– objednací číslo dle tabulky | |
Příklad objednávky: | 6 ks zdroj MODEL 222 – UNAZ GALVI |
obj. č.: 222-UNAZ GALVI 2×24 1,5 |
- 444-UNAZ DC – IP

Stabilizovaný DC zdroj se zvýšeným krytím a omezením výstupního proudu, zkratuvzdorný, výstupní výkon 1,5 W, výstupní napětí 9, 12, 15, 18, 24V.
Více informací o produktu:
- Popis produktu
- Použití
- Pracovní podmínky
- Návod k instalaci
- Technická data
- Provozní podmínky zařízení
- Způsob objednávání

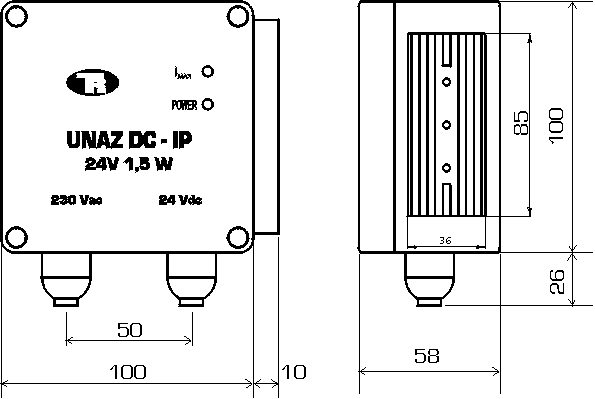

- Obr.1: Zástavbové rozměry

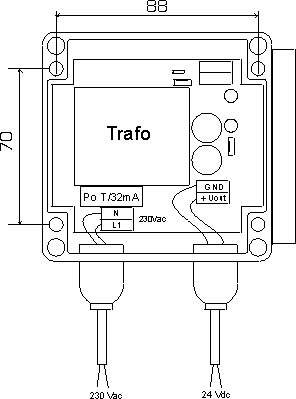

- Obr. 2: Zapojení zdroje
Univerzální DC napájecí zdroje se zvýšeným krytím
Primární strana zdroje je napájena síťovým napětím, jež je přivedeno na transformátor přes tavnou pojistku. Sekundární stranu tvoří stabilizovaný zdroj vybavený elektronickou pojistkou s indikací přetížení. Zdroj je odolný proti trvalému zkratu na výstupu.
Univerzální napájecí zdroje UNAZ jsou určeny pro napájení převodníků, konvertorů, galvanických oddělovačů ale i jiných elektronických zařízení v průmyslu. Zdroj je určen pro umístění v místech, kde se vyžaduje vyšší stupeň krytí.
Teplota v okolí krabičky se zdrojem smí dosáhnout za provozu max. +50°C. Zdroj je nutno umístit ve svislé poloze nebo vodorovné poloze s chladičem nahoru.
Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb. Zdroj 444 – UNAZ DC-IP se upevňuje šroubováním na základní desku přes otvory v krabičce po odšroubování krycího víčka. Po upevnění zdroje se přes průchodky přivedou kabely dovnitř zdroje a odizolované konce vodičů se přichytí do samosvorných svorkovnic. Kabely se zafixují dotažením průchodek. Zdroj se utěsní důkladným dotažením všech šroubů na víčku krabičky.
Technická parametry: | ||
– napájecí napětí: | 230 VAC, 50 ÷ 60 Hz ±10% | |
– výstupní napětí: | jednoduché | 9V; 12V; 15V; 18V; 24V |
– výstupní výkon: | 1.5 W | |
– elektrická pevnost primární/sekundární část: | 4000 VAC/50 Hz | |
– jištění: | primární část | tavnou pojistkou |
sekundární část | elektronickou pojistkou | |
zdroj je odolný proti trvalému přetížení a zkratu | ||
– indikace přetížení zdroje | červenou LED |
Provozní podmínky zařízení: | ||
– teplota okolního prostředí | -20 až +50°C | |
– relativní vlhkost | 40 až 70% | |
– atmosférický tlak | 84 až 107 kPa | |
– krytí | IP 54 | |
– přípustný průřez připojovacích vodičů | 0,35 až 2,5 mm⊃; | |
– šířka modulu | viz. obr. Zástavbové rozměry | |
– odolnost krabičky proti teplotě | rozměrová stálost do +100°C | |
– odolnost krabičky proti ohni | samozhášivý plast | |
– odolnost a stálost proti vibracím | 10 až 60 Hz | 0.14 mm (amplituda) |
60 až 500 Hz | 19.6 m/s⊃; (špičkové zrychlení) |
Způsob objednávání: | |
V objednávce se uvádí: | – počet kusů |
– název | |
– objednací číslo dle tabulky | |
Příklad objednávky: | 6 ks zdroj MODEL – UNAZ DC – IP |
obj. č.: 444 – UNAZ DC – IP 24 1,5 |
