- DAL
![751](https://katalog-treston-v1699223095.websitepro-cdn.com/wp-content/uploads/2023/09/751.jpg)

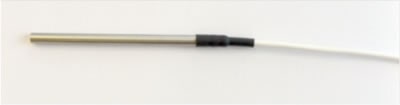

Digitální snímač teploty s obvodem DALLAS.
Více informací o produktu:
- Popis produktu
- Použití
- Materiál a povrchová úprava
- Pracovní podmínky
- Technické parametry snímače
- Způsob objednávání

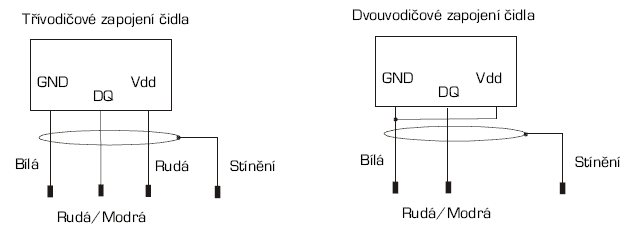

- Obr.1: schéma zapojení:

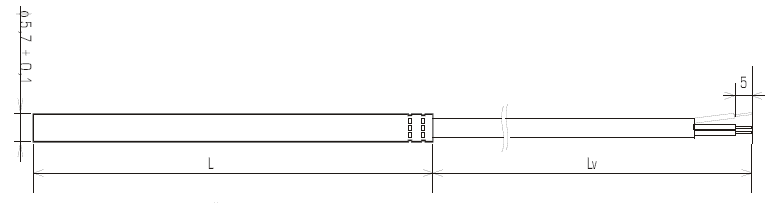

- Obr.2: rozměrový výkres snímače:
Digitální snímač teploty s obvodem DALLAS
Digitální snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -55 až +125°C. Snímač je použitelný všeobecně v průmyslu, např. vytápění, klimatizace, měřící a řídící technika atd.
Čidlo snímače je uloženo v kovovém pouzdru, které není vodivě propojeno se stíněním vodiče. Čidlo teploty komunikuje s nadřazeným systémem a ostatními čidly pomocí sběrnice 1-Wire® bus firmy Dallas.
Ochranné pouzdro je z nerezové oceli 1.4301.
Pracovní podmínky: | |
Teplota okolního prostředí | -50 až +70°C |
Relativní vlhkost | do 95% (při teplotě okolí +40°C) |
Atmosférický tlak | 84 až 107 kPa |
Snímač je možno použít pro maximální teplotu měřeného média +125°C krátkodobě.
Technické parametry snímače: | |
– Teplotní senzor | DS 18B20 DALLAS |
– Zapojení senzoru |
dvouvodičově – parazitní napájení (max.měřená telota + 100°C ) |
třívodičově – externí napájení (max.měřená telota + 125°C ) |
|
– Rozli‘ení | 9-12 bitů |
– Teplotní rozsah | -55 až + 125°C |
– Krytí | IP 67 |
– Izolační odpor v normálním prostředí | min. 20 M Ωů |
– Elektrická pevnost izolace čidlo – pouzdro | 500 V / 50 Hz / 1min |
– Materiál izolace kabelu | Teflon |
– Průměr kabelu | 3,7 mm |
– Průřez připojovacích vodičů | 0,14 mm⊃; |
Způsob objednávání: | |
V objednávce se uvádí: | – název |
– počet kusů | |
– objednací číslo dle tabulky (viz 4. strana kat. listu) | |
Příklad objednávky: | Digitální snímač teploty MODEL DAL 10ks |
obj. č.: DAL EXT 60 80/100 2600 |
- ELS
![008](https://katalog-treston-v1699223095.websitepro-cdn.com/wp-content/uploads/2023/09/008.jpg)
Odporový snímač teploty s dvojitým pláštěm a vyvedeným stíněním.
Více informací o produktu:
- Popis produktu
- Použití
- Materiál a povrchová úprava
- Montáž a připojení
- Pracovní podmínky
- Technické parametry snímače
- Způsob objednávání

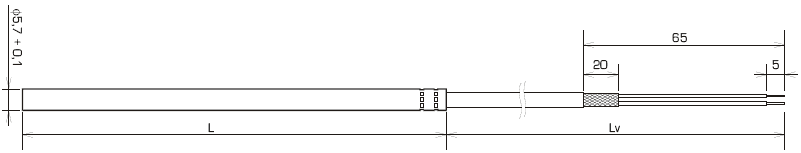

- Obr.1: Rozměrový výkres snímače
- Obr.2: Zapojení snímače
Odporový snímač teploty s dvojitým pláštěm a vyvedeným stíněním
Čidlo snímače je uloženo v kovovém pouzdru, které je vodivě propojeno se stíněním vodiče. Tato sestava čidla je vložena do ochranného kovového pouzdra. Pouzdro snímače, které je propojeno se stíněním vodiče, je elektricky odizolováno od ochranného pouzdra.
Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním intervalu -40 a. +150°C. Snímač je použitelný všeobecně v průmyslu.
Ochranné pouzdro je z nerezové oceli 1.4301.
Pracovní podmínky: | |
Teplota okolního prostředí | -50 až +70°C |
Relativní vlhkost | do 95% (při teplotě okolí +40°C) |
Atmosférický tlak | 84 až 107 kPa |
Snímač je možno použít pro maximální teplotu měřeného média +180°C krátkodobě.
Technické parametry snímače: | ||
– Teplotní senzor | Pt 100 | |
Pt 1000 | ||
– Zapojení senzoru | dvouvodičově | |
– Třída přesnosti | B dle ČSN 25 8306 (IEC 751) | |
– Přesnost čidla | Pt100 B | Dt = ±(0.30 + 0.005 x |t|) [°C] |
Pt1000 B | Dt = ±(0.30 + 0.005 x |t|) [°C] | |
– Teplotní rozsah | -40 až + 150°C | |
– TCR | 3850 ppm/K | |
– Izolační odpor v normálním prostředí | min. 20 M Ωů | |
– Elektrická pevnost izolace čidlo | čidlo – stínění | 500 V / 50 Hz / 1min |
pouzdro – stínění | 500 V / 50 Hz / 1min | |
čidlo – pouzdro | 500 V / 50 Hz / 1min | |
– Průřez připojovacích vodičů | 2 x 0,34 mm⊃; |
Způsob objednávání: | |
V objednávce se uvádí: | – název |
– počet kusů | |
– objednací číslo dle tabulky (viz 2. strana kat. listu) | |
Příklad objednávky: | Odporový snímač teploty s dvojitým pláštěm a vyvedeným stíněním MODEL ELS 6ks |
obj. č.: ELS Pt 1000 B 110 120/150 2600 |
- MAP
![272](https://katalog-treston-v1699223095.websitepro-cdn.com/wp-content/uploads/2023/09/272.jpg)

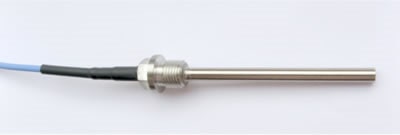

Odporový snímač teploty se šroubením.
Více informací o produktu:
- Popis produktu
- Použití
- Materiál a povrchová úprava
- Montáž a připojení
- Pracovní podmínky
- Technické parametry snímače
- Způsob objednávání
- Obr.1: Rozměrový výkres snímače
- Obr.2: Zapojení snímače
Odporový snímač teploty se šroubením
Čidlo snímače je uložno v kovovem pouzdru, které je vodivě propojeno se stíněním vodiče. Tato sestava čidla je vložena do ochranného kovového pouzdra. Pouzdro snímače, které je propojeno se stíněním vodiče, je elektricky odizolováno od ochranného pouzdra.
Odporový snímač teploty je určen pro dálkové měření teploty tekutin, páry, vzduchu a jiných médií v teplotním rozmezí -50 a. +150°C. Snímač je použitelný všeobecně v průmyslu.
Ochranné pouzdro je z nerezové oceli 1.4301.
Pracovní podmínky: | |
Teplota okolního prostředí | -20 a. +100°C ( speciální provedení max. 150°C ) |
Relativní vlhkost | do 95% (při teplotě okolí +40°C) |
Atmosférický tlak | 84 až 107 kPa |
Snímač je možno použít pro maximální teplotu měřeného média +180°C krátkodobě.
Technické parametry snímače: | ||
– Teplotní senzor | Pt 100 | |
Pt 1000 | ||
– Zapojení senzoru | dvouvodičově | |
– Třída přesnosti | B dle ČSN 25 8306 (IEC 751) | |
– Přesnost čidla | Pt100 B | Dt = ±(0.30 + 0.005 x |t|) [°C] |
Pt1000 B | Dt = ±(0.30 + 0.005 x |t|) [°C] | |
– Teplotní rozsah | -50 až + 150°C | |
– TCR | 3850 ppm/K | |
– Izolační odpor v normálním prostředí | min. 20 M Ωů | |
– Elektrická pevnost izolace čidlo – pouzdro | 500 V / 50 Hz / 1min | |
– Průřez připojovacích vodičů | 3 x 0,15 mm⊃; |
Způsob objednávání: | |
V objednávce se uvádí: | – název |
– počet kusů | |
– objednací číslo dle tabulky (viz 2. strana kat. listu) | |
Příklad objednávky: | Odporový snímač teploty s dvojitým pláštěm a vyvedeným stíněním MODEL MAP 6ks |
obj. č.: MAP Pt 100 B 92 120/150 2600 |

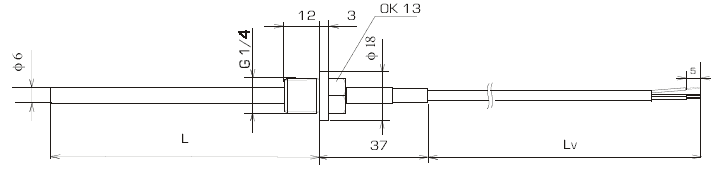

Obr.1: Rozměrový výkres snímače:
- MAG – 01
![161](https://katalog-treston-v1699223095.websitepro-cdn.com/wp-content/uploads/2023/09/161-1.jpg)

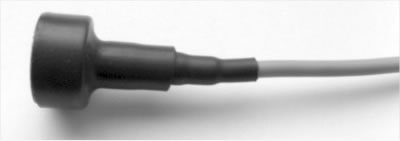

Odporový snímač teploty s magnetickým uchycením.
Více informací o produktu:
- Popis produktu
- Použití
- Materiál a povrchová úprava
- Pracovní podmínky
- Technické parametry snímače
- Technické parametry snímače
- Způsob objednávání

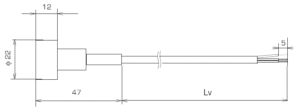

- Obr.1: Rozměrový výkres snímače
- Obr.2: Zapojení snímače
Odporový snímač teploty s magnetickým uchycením
Snímač je tvořen magnetickou snímací hlavou s teplotním čidlem. Snímací část je navíc chráněna modifikovaným polyetylénem s odolností proti UV záření.
Odporový snímač teploty je určen pro dálkové měření povrchové teploty kovových magnetických předmětů v teplotním rozmezí – 20 až +100°C. Snímač je použitelný všeobecně v průmyslu.
Snímací hlava je vyrobena z permanentního magnetu, který je potažen modifikovaným polyetylénem.
Pracovní podmínky: | |
Teplota okolního prostředí | -20 až +100°C |
Relativní vlhkost | do 95% (při teplotě okolí +40°C) |
Atmosférický tlak | 84 až 107 kPa |
Maximální provozní teplota | +110°C krátkodobě |
Technické parametry snímače: | ||
– Teplotní senzor | Pt 100 | |
Pt 1000 | ||
– Zapojení senzoru | dvouvodičově | |
– Třída přesnosti | B dle ČSN 25 8306 (IEC 751) | |
– Přesnost čidla | Pt100 B | Dt = ±(0.30 + 0.005 x |t|) [°C] |
Pt1000 B | Dt = ±(0.30 + 0.005 x |t|) [°C] | |
– Teplotní rozsah | -50 až + 150°C | |
– TCR | 3850 ppm/K | |
– Izolační odpor v normálním prostředí | min. 20 M Ωů | |
– Elektrická pevnost izolace čidlo – pouzdro | 500 V / 50 Hz / 1min | |
– Průřez připojovacích vodičů | 3 x 0,15 mm⊃; |
Technické parametry snímače: | ||
– Teplotní senzor | Pt 100 | |
Pt 1000 | ||
– Zapojení senzoru | třivodičově | |
– Třída přesnosti | B dle ČSN 25 8306 (IEC 751) | |
– Přesnost čidla | Pt100 B | Dt = ±(0.30 + 0.005 x |t|) [°C] |
Pt1000 B | Dt = ±(0.30 + 0.005 x |t|) [°C] | |
– Teplotní rozsah | -20 až + 100°C | |
– TCR | 3850 ppm/K | |
– Izolační odpor v normálním prostředí | min. 20 M Ωů | |
– Průřez připojovacích vodičů | 3 x 0,15 mm⊃; |
Způsob objednávání: | |
V objednávce se uvádí: | – název |
– počet kusů | |
– objednací číslo dle tabulky (viz 2. strana kat. listu) | |
Příklad objednávky: | Odporový snímač teploty s magnetickým uchycením MODEL MAG -01 6ks |
obj. č.: MAG – 01 Pt 100 B 60/80 12000 |
